E53 Замена тормозных шлангов

2ой год стоят, ок.



Ну подскажите, кто знает...
Е53 Лопнула тормозная трубка или шланг. Течет на стыке их соединения, находящимся под днищем автомобиля, под водительской стороной, шланг идет в сторону в задней оси, трубка сторону цилиндра. Не могу никак найти шланг и трубку в bmwcats, чтобы узнать номер. Никто не подскажет?



34 30 1 165 765 этот что ли?



что то не припомню там шлангов...
Не так давно менял на медь, ну не припомню резины, хоть убейте.



С левой стороны под водителем?



http://bmw-autocats.ru/parts-catalo...-N/feb2005/browse/brakes/rear_brake_pipe_dsc/
я так понимая под 9 номером она?



http://bmw-autocats.ru/parts-catalo...N/feb2005/browse/brakes/front_brake_pipe_dsc/
под 6 тормозной шланг



9 это к колесу, задний тормозной шланг. Написано же...
Под водителем номер 3, никакой резины там нет. Ни по картинке ни по факту. Год назад менял.



и стыкуется св тормозным шлангом 6. Я правильно понял?



Под водителем трубки идут магистральные за защитой, у меня тоже там же прорвало.
Все выкидывать и ставить медь.



Не прорвало а сгнили.



На какой из двух картинок?????
Ни на одной ни на второй 6 и 9 между собой не стыкуются.
Блин, назад идёт две трубки, правое и левое колесо. Ты заблудился в двух берёзах



Поменяй на медь. С оригинальными штуцерами , вся задняя магистраль 1500 обойдется. Пять шлангов и 3 штуцера



Да номера не могу найти



6 и 3 состыкуются. Они под водительским сидением назад идут?



Назад идет три трубки



А трубки какие, номера, картинки какие? Не могу разобрать.



6 и 3 на второй картинке это перед. Ты же схему то смотри. Гтц, блок абс и далее.



Что то вообще въехать не могу. Получается 6 и 3 идут на перед под сидением водителя?



Пойду разбирать тогда, посмотрю, а потом закажу.



Под машину посмотри правда что бы посмотреть на магистраль, надо половину пластика снять с днища



Так вот жешь.. Хотелось бы вначале все приобрести, а потом уж разбирать.

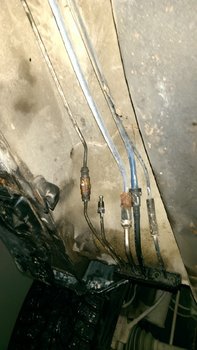

Я уже заглядывал. Сгнила самая крайняя левая трубка, а где она на схеме не пойму.



Нашел картинку



http://www.elcats.ru/bmw/scheme.aspx?model=F8300022&pid=DFB00513&office=ru
Как Я понимаю это схема трубопроводов на задние тормоза.
На левое колесо трубопровод из деталей обозначенные на картинке номерами 4-5-6-5-7-9.
На правое 1-2-3-9.
Соединение 4-6 при помощи соеденителя 5 и 1-3 при помощи 2 находятся, Я так думаю, в районе водительского сидения.
Крайняя левая, это 4-6.



Очень похоже, что на фото не хватает трубки 6 с номером 34 32 6 755 666 и переходником 5 34 32 6 757 282.



Как то так, но с правым левым сомневаюсь, думаю что крайняя левая это 1-3.



Ой, да левая это 1-2-3, но на фото нет 5-6, правой. перепутал не с той стороны посмотрел.



А две другие что за трубки?



На фото?
