E70 Список предохранителей и где стоят?

Если память не подводит, то это символ монитора.



Добрый день. Не могу найти номер предохранителя противотуманных фар на Е70 рестайлинг. Может кто-нибудь помочь?



16 сообщение в этой теме



подскажите номер сообщения



https://mapi.bmwclub.ru/index.php?threads/384957/page-1#post-16067199



Как оказалось, у птф нет предохранителя. Спасибо за помощь



Подскажите пожалуйста, может кто сталкивался. Реле бензонасоса на рестайле ещё где-то могло устанавливаться? На штатном месте нет, или кто-то до меня специально перепрятал)



не работает ламочка в бардачке, подскажите предохранитель. лампочка проверенная, рабочая.



Здравствуйте, подскажите, не работает прикуриватель в багажнике, у него есть свой предохранитель?

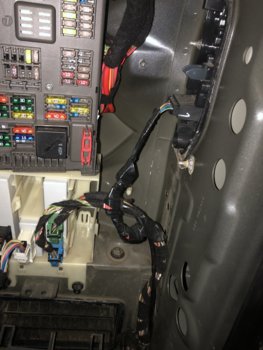

Должен быть в блоке предохранителей в багажнике, за правой боковой крышкой.



Парни, привет. Сегодня при смене резины заметил, что перестал качать компрессор пневмы, раньше всегда, когда домкратил любое колесо - включался. Подскажите, какой пред отвечает за компрессор. P.S. Пневма не падает, менял обе подушки в октябре на оригинал.



1 - 20А -- Электродвигатель регулировки рулевой колонки, система отопления и кондиционирования
2 - 10А -- Замок перчаточного ящика, освещение вещевого ящика (10.2009→)
3 - 7.5А -- Сирена противоугонной системы, датчик крена
4 - 10А -- кроме N55: Блок управления двигателем (DME)
- - 10А -- N55: Встроенный модуль питания
5 - 10А -- Потолочная консоль
6 - 10А -- Джойстик iDrive, DVD-чейнджер, CD-чейнджер, видеопереключатель
7 - 5А -- Активная система поддержания заданной скорости, система управления продольной динамикой, система контроля давления в шинах (RDC)
8 - 7.5А -- Система управления вертикальной динамикой (демпферный сателлит передний левый/правый)
9 - 15А -- Звуковой сигнал левый/правый
10 - 5А -- Парковочный тормоз, система доступа в автомобиль
11 - 20А -- Автономный/дополнительный отопитель
12 - 10А -- Коммутационный центр в рулевой колонке
13 - 15А -- Система управления коробкой передач
14 - 10А -- Система активной подвески Dynamic Drive
15 - 10А -- Селектор коробки передач
16 - 10А -- Блок выключателей двери водителя, наружное зеркало водителя, наружное зеркало переднего пассажира
17 - 5А -- Центральный информационный дисплей, система отопления и кондиционирования (без электрорегулировки рулевой колонки), активный коммутатор видео-сигналов (Япония)
18 - 7.5А -- Верхний дисплей, вентилятор отсека управляющей электроники, клапан вентиляции топливного бака (09.2011), запорный клапан вентиляции топливного бака (→09.2011)
19 - 5А -- Система динамического контроля устойчивости (DSC), потолочная консоль (без люка)
20 - 10А -- Интегрированное управление ходовой частью (ICM), сервотроник (без ICM)
21 - 30А -- Обогрев заднего стекла
22 - 5А -- Левая фара
23 - 40А -- Модуль в пространстве для ног
24 - 40А -- Система активного рулевого управления
25 - 5А -- Правая фара
26 - 30А -- →08.2008: Насос омывателя фар
- - 25А -- 08.2008→: Насос омывателя фар
27 - 15А -- →03.2010: Центральный замок
- - 20А -- 04.2010→: Центральный замок
28 - 15А -- Центральный замок
29 - 40А -- Задний левый стеклоподъемник
30 - 30А -- Центральный замок
31 - 40А -- Задний правый стеклоподъемник
32 - 40А -- Компрессор пневмоподвески
33 - 30А -- Модуль в пространстве для ног
34 - 30А -- Модуль в пространстве для ног
35 - 30А -- N52: Электронасос охлаждающей жидкости, датчик положения впускного распредвала, датчик положения выпускного распредвала, электромагнитный клапан Vanos (впуск/выпуск), программируемый термостат
- - 30А -- N62: Датчик коленчатого вала, термоанемометрический расходомер воздуха, датчик положения впускного распредвала, датчик состояния масла, программируемый термостат, электромагнитный клапан VANOS — сторона впуска, электромагнитный клапан VANOS — сторона выпуска
- - 30А -- N63, S63: Лямбда-зонды
36 - 30А -- N52: Форсунки, катушки зажигания, помехоподавляющий конденсатор катушек зажигания
- - 30А -- N62: Форсунки (1, 2, 3, 4), клапан вентиляции топливного бака, датчик положения впускного распредвала №2, датчик положения выпускного распредвала №2, электромагнитный клапан VANOS №2 — сторона впуска, электромагнитный клапан VANOS №2 — сторона выпуска
- - 30А -- N63: Электромагнитный клапан VANOS №2 — сторона впуска, электромагнитный клапан VANOS №2 — сторона выпуска, датчик коленчатого вала, клапан рециркуляции наддувочного воздуха, клапан рециркуляции №2, термоанемометрический расходомер воздуха (№1, №2)
37 - 20А -- Задний стеклоочиститель
38 - 30А -- N57: Нагрузочное реле SCR
- - 30А -- N62: Разгрузочное реле 15 контакта
- - 30А -- N63: Предохранитель: «06» (насос охлаждающей жидкости интеркулера)
39 - 40А -- Система доступа в автомобиль
40 - 30А -- Система динамического контроля устойчивости (DSC)
41 - 7.5А -- N52, N62: Тероанемометрический расходомер добавочного воздуха, привод жалюзи радиатора
- - 7.5А -- N63, S63: Насос охлаждающей жидкости охладителя наддувочного воздуха №2, привод жалюзи радиатора
42 - 30А -- N52: Блок управления двигателем (DME), клапан вентиляции топливного бака, датчик коленчатого вала, расходомер воздуха, регулятор DISA №1, регулятор DISA №2, обогрев системы вентиляции картера двигателя
- - 30А -- N62: Блок управления двигателем (DME), блок управления приводом клапанов с изменяемой фазой открытия, форсунки (5, 6, 7, 8)
- - 30А -- N63, S63: Блок управления двигателем (DME), насос охлаждающей жидкости интеркулера, клапан управления количеством, преобразователь давления перепускного клапана (№1, №2)
43 - 30А -- N52, N62: Лямбда-зонды, датчик состояния масла (N52)
- - 30А -- N63, S63: Датчик положения впускного распредвала (№1, №2), датчик положения выпускного распредвалаа (№1, №2), датчик состояния масла, клапан вентиляции топливного бака, программируемый термостат, насос охлаждающей жидкости интеркулера
44 - 30А -- Передний стеклоочиститель
Необслуживаемые предохранители
45 - 60А -- Размыкающее реле электровентилятора системы охлаждения двигателя (электровентилятор)
46 - 40А -- Система динамического контроля устойчивости (DSC)
47 - 40А -- N57, M57US: Система подогрева топлива
- - 40А -- N52: Электронасос охлаждающей жидкости
48 - 40А -- Отопитель (выходной каскад вентилятора)
49 - —А -- —
Реле
R1 Стеклоочиститель (реле №2)
R2 Компрессор пневмоподвески
R3 Задний стеклоочиститель
Автодоводчик

Список всех предохранителей и схемы расположения - https://fuse2relay.ru/shema-predohranitelej-i-rele-bmw-x5-e70-2006-2013



Народ подскажите плиз, предохранитель камеры кругового обзора где искать? Рестайл.
Он же блок trsvc



и снова я
подскажите плиз, рядом с мозгами(блок ДДЕ) есть блок из 5 предохранителей
Какой их них за что отвечает, нигде нет инфы что-то.
