Парогенератор для системы приточной вентиляции

Там вообще всё заумно, если так то эдак, а если так то вот так))) и если вода холоднее точки росы и если теплее и вообще там всё запутано...



Когда проходили iD диаграмму, я тоже спал)))



Немного лирики )

Когда я находился на этапе, на котором сейчас находится ТС, доллар стоил 30 руб и мне казалось, что у меня есть деньги )))
Поэтому начал ремонт со всего этого зоопарка (вентиляция, увлажнение, диспетчеризиция ...).
В результате потерял время и деньги и не факт что приобрел какие-то особенные преимущества, учитывая, что жилье и так за городом в месте с довольно чистым воздухом.

Сейчас скорее всего так бы делать не стал )
Порекомендовал бы ТС еще раз хорошенько все обдумать...

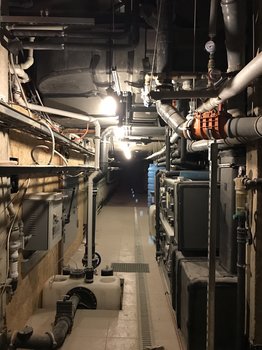

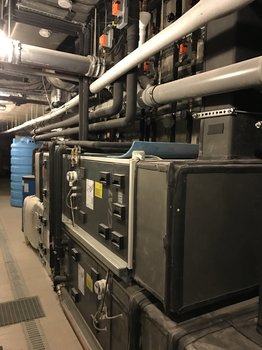

В подтверждение устриц, фото технической части моего подвала и вентустановки...)



Какая у Вас влажность в доме зимой?
Общая площадь?
Секция охлаждения есть, или кондиционирование по другому решено?



До сих пор толком не живу именно по причине того, что в свое время потерял темп ремонта из-за всей этой инженерки, поэтому систему в рабочем режиме еще толком не эксплуатировал )

Общая жилая площадь чуть больше 300 м2, но это таунхаус на четырех уровнях (грубо 2 нормальных этажа по 100 и подвал с мансардой по 50+ м2), по этой причине были некоторые технические сложности с размещением оборудования и воздуховодов.

Есть и секция нагрева, и секция охлаждения, и фанкойлы на каждую комнату.
Хладоноситель - вода.



а Второй подогрев есть? Который летом работает...



Не понял про лето, но подогрева два, основной и второй за секцией ультразвукового увлажнения. Но он скорее для зимы )
Теплоноситель - вода из котельной.



Жжёшь напалмом



Нужна будет помощь - пиши, я тут бываю(c)))
Чиллерок тоже CIAT?



Не, чиллеры Дайкин, как и фанкойлы )



Охладитель и второй подогрев для лета, а первый и увлажнитель для зимы. Это очень хорошо, это значит что у вас летом и зимой будет поступать в помещения воздух с нужной влажностью и температурой. Второй подогрев должен работать летом в паре с секцией охлаждения. Оборудование у вас очень хорошее, не многие такое себе могли и могут позволить.



В моем случае скорее наоборот (зима/лето) из-за эффекта адиобатического охлаждения, т.к. увлажнитель ультразвуковой, а не изотермический.



Второй подогрев, постнагрев правильно, нужен для корректировки температуры после адиабатического увлажнителя, больше он ни для чего не нужен. И летом увлажнитель не работает, ибо незачем



Слева на фото ящик на стене - это как раз автоматика увлажнителя Carel, а кирпич на нем - инструкция )))

ТС, может все-таки ну его нафик...)



Пойду учить I-D диаграмму...А вы мне пока скажите какая влажность воздуха будет после секции охлаждения при охлаждении уличного воздуха с + 30 С и 60 % до + 23 С



Сейчас всё сильно меньше, правда в системе как на фото щит будет все равно большой.
Например у того же Бризарт с секцией увлажнителя автоматика в щитке 25х25, без увлажнителя вся внутри. У пароувлажнителей тоже все внутри



Потом же отвечать придётся
Поэтому



Лови подсказку: а какая влажность и температура в обслуживаемом помещении в этот момент?)



Я спросил про параметры воздуха после обработки в вентагрегате.



Какая нам разница, что будет с воздухом (точнее с его параметром влажность) если он нас устраивает, в вентагрегате?
Зимой наша задача воздух в помещении увлажнить, при этом подавая его комнатной температуры. Поэтому мы нагреваем его и насыщаем влагой в объеме, необходимом по расчету процесса уже в помещении, понимая, что после нагрева он сухой.
Летом воздух и так влажный, что на улице, что в помещении, поэтому летом нас интересует только температура на выходе, с влажностью там всё ок, если только мы не говорим про БАССЕЙН



Ну раз так нравится, давайте глянем на вашу котельную) Чувствую, там тоже будут вопросы)



это фото оборудования на 300м3?



Бывает и больше, от задач зависит)



Да, и это еще не все )))



Что-то я уже передумал ПВУ дома ставить))



Поставщики монтажники потом на мальдивы на месяц уехали? )
Что же там в котельной?
