Вот примерная схема котельной с гидравлической стрелкой и несколькими контурами.



Лучше схему нарисуйте, пока что я думаю вы сами запутались, что и для чего нужно



Будет забор тепла из подачи и сухая работа насоса, если не установлен перепускной клапан и если где-то далее закрыта подача



Туда ещё некоторые производители магнитный уловитель ставят дополнительно). Стрелки с моей точки зрения, более чем достаточно для улавливания грязи.



Бред к сожалению.
Трёхходовой устанавливается до насоса, после насоса только система ваших тёплых полов, с чего это будет сухая работа?



Так понятней?



да, я видел про уловитель)
в принципе да. идеальной чистоты не требуется, а для предотвращения наедания насосов должно хватить, вероятно.
меня вот только эта компактность и связанная с ней организация потоков, по внутренним закоулкам потрошков, поднапрягает. но тут критерий истины практика, как всегда.



Пойми, вопрос звучал не как должно быть, а для чего на насосной группе со смесителем есть место для установки перепускного клапана.
Давай упрощу, представь, что на насосной группе закрыт вентиль или подачи или обратки.
По какому кругу будет гонять насос, если воду он берет 100% из подачи без подмеса, а далее подача/обратка перекрыта.



См.ниже

p.s. почему насос нарисован на обратке?



По теме ,
ТС есть возможность перекрыть ветку с ТП и посмотреть на результат минут через 10?
А так же Вы проверили сетку фильтра на обратке с ГС? Там часто бывает очень много говна и это очень сильно начинает влиять на котёл.

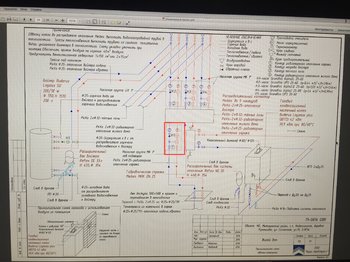

А так же все таки было бы не плохо выложить схему которые начертили проектировщики!!! А то мы тут гадаем на кофейной гуще.



Логично, соглашусь.
Только вопрос, зачем его закрывать?
А вот Вы не внимательно смотрите, у ТС насос стоит именно на обратке!!!

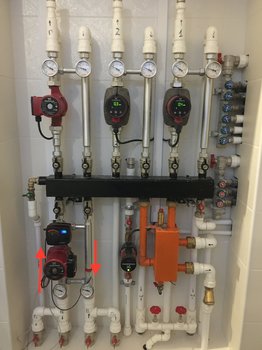

Как я понял по схеме и по фото, поэтому я и попросил то перекрыть тп.



Схема не правильная)) насос так никогда не ставится



Не ставиться, согласен.
Поправил предыдущее сообщение.
Посмотрите внимательней. У него коллектор стоит в зеркале, от приложенной схеме, он об этом писал.

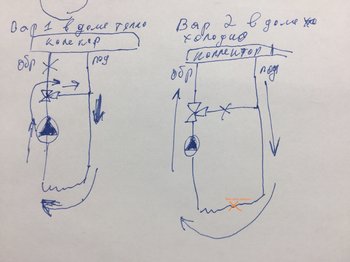

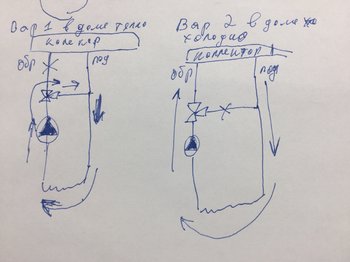

И я перевернув схему, коллектора, а так же прикинув по насосу, увидел именно такую схему. Вот её и нарисовал. И тут же у меня возник вопрос, а не полы ли все садят?
PS надеюсь я не ошибся.



Вот у меня вопрос, после этой схемы, а вы точно хоть как то разбираетесь в том что пишете?



Я выше выложил принципиальную схему. Это азбука. По другому не бывает.



В одном доме видел решение для детской зоны.
Температура на радиаторах принудительно смесителем с управлением от датчика температуры на насосной группе ограничивалась каким-то пороговым значением, предположим 50 градусов, чтобы ребенок не мог обжечься, при этом, еще и на радиаторах стояли терморегуляторы. Вот при таких вводных как раз и нужны перепускные клапаны.

А кто-то может и не знает, что на группе и со смесителем, и без, обязательно должен быть открыт хотя бы один радиатор.

Ну вы же мне объясняете как работает смесительная группа, надеюсь не учитесь на примере ТС



Вот что то мне кажется тут не так?



Как тут помоему все перепутано!!!!!
у Вас же коллектор в зеркале стоит!!!!!



и на верху тоже все наоборот, судя схеме коллектора.



ужель рассмотрел?)))



Мля, короче я запатулся, где лево где право!!!!

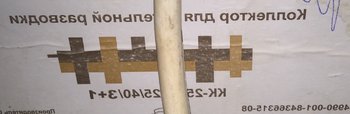

Это если совпадают выходы подачи и обратки на этой гребенке с meibes.
На этой чудо гребенке хотя бы есть пометки по факту на каждом из выводом что есть подача?



По выделенному может всё-таки не по вашему. Все нормально у ТС со схемой. Не путайте человека.
