Электрика в квартире. Цена за точку или за квадрат?

За подвесными потолками кабель должен идти в трубах и коробах выполненных из негорючих материалов, а в идеале при этом должна быть обеспечена возможность замены кабелей/проводов.



Кому должен?
Может ссылку на ПУЭ?



7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.



Интересно, а автор ПУЭ считает по другому)
1. Прошу разъяснить п. 14.15 СП 31-110-2003: «За подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1, электропроводки выполнять проводами и/или кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах, а также кабелями с индексом нг-LS (не распространяющие горение, с низким дымо- и газовыделением)». Означает ли это, что при применении кабеля с индексом нг-LS использование дополнительной защиты (ПВХ трубы или короба) не нужно, а необходимо лишь обеспечить условия сменяемости электропроводки?
2. Если за непроходными подвесными потолками проводка считается скрытой, возможно ли там вообще применение открытого (без крышки) перфорированного или проволочного лотка? Обеспечивает ли он сменяемость электропроводки?
3. Возможна ли открытая (на стяжках или лотке) прокладка кабеля ВВГнг-LS непосредственно, без использования ПВХ труб и коробов, в помещениях общественных зданий?

Александр Шалыгин,
начальник ИКЦ МИЭЭ

При прокладке проводов за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1, при применении кабеля с индексом нг-LS применение дополнительной механической защиты (ПВХ трубы или короба) не требуется.
Электропроводка за подвесными потолками условно считается скрытой относительно остального помещения. Относительно пространства за подвесным потолком она, разумеется, является открытой.
Все предложенные вами способы выполнения электропроводки возможны



Он автор ПУЭ???

14.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:

- за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1, электропроводки выполнять проводами и/или кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах, а также кабелями с индексом нг-LS (не распространяющие горение, с низким дымо- и газовыделением);

Ну черным же по белому в данном СП прописано как выполнять.

эдак и сама квартира условно скрытое помещение относительно здания.



А есть еще:
ТЕХНИЧЕСКИЙ ЦИРКУЛЯР № 7/2004 где подписался сам "автор" ПУЭ Шалыгин А.А. (который относится к СП 31-110-2003), так вот там присутствует такой пункт
"Настоящий Циркуляр действует до внесения изменений в п. 7.1.38 Правил устройства электроустановок."

Ждем внесение изменений.

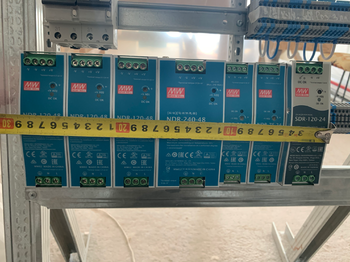

Ребят, подскажите, пожалуйста, щит встраиваемый под трансформаторы. Размер трансформаторов на фото. Не влазят в ABB 120 мм глубиной, суки. Хочу маленький щит встраиваемый именно для них. Спасибо.



Как вариант, если место позволяет, делать выемку в стене и к ней крепить динрейку.



Да, наверное что-то такое и сделаем. Думаю еще просто вырезать рейку, на которой сейчас закреплены трансформаторы, чтобы в существующем ящике трансформаторы оказались как бы ниже уровнем. Может кто-то еще что-то из идей подкинет.



Конечно понимаю, дизайн дело нужное... но делая выемку в стене вы нарушаете целостность защитной оболочки (т.е. щита), а этого делать нельзя.

т.е. закрепить DIN рейку непосредственно на заднюю стенку щита? Если глубина щита это позволяет, это допустимо. Главное правильно распланировать трассы жил в щите.



Щит, я понял самосборный из профилей. И сделать один отсек выступающий сзади и углубление в стене. Целостность сохранится.



Подпольное производство

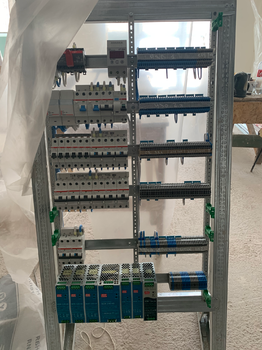

Нет, щит ABB, просто внутрянка перенесена на самосборный "мольберт " из профилей вне щита, для более удобной сборки.
