E83 Дооснащение разъемом Auxillary

Сегодня полезу ковыряться, сфоткаю всё что есть..покажу что да как...



Господа, а где можно поискать родной AUX провод за вменяемые деньги и сроки?



Соконфетники, подскажите, плз, где можно быстро установить разъем в Москве? А то мп3 как-то странный, с этим ограничением в пять папок.

Провод купил, в знакомых сервисах берутся, но не обещают, что быстро, и, соответственно, за вменяемые деньги. Я бы там же еще накладку руля поменял и подстаканник.



Хелп..
всё спаяно, но не могу понять куда именно и как лучше подключить к магнитоле.. распиновки не понимаю совсем

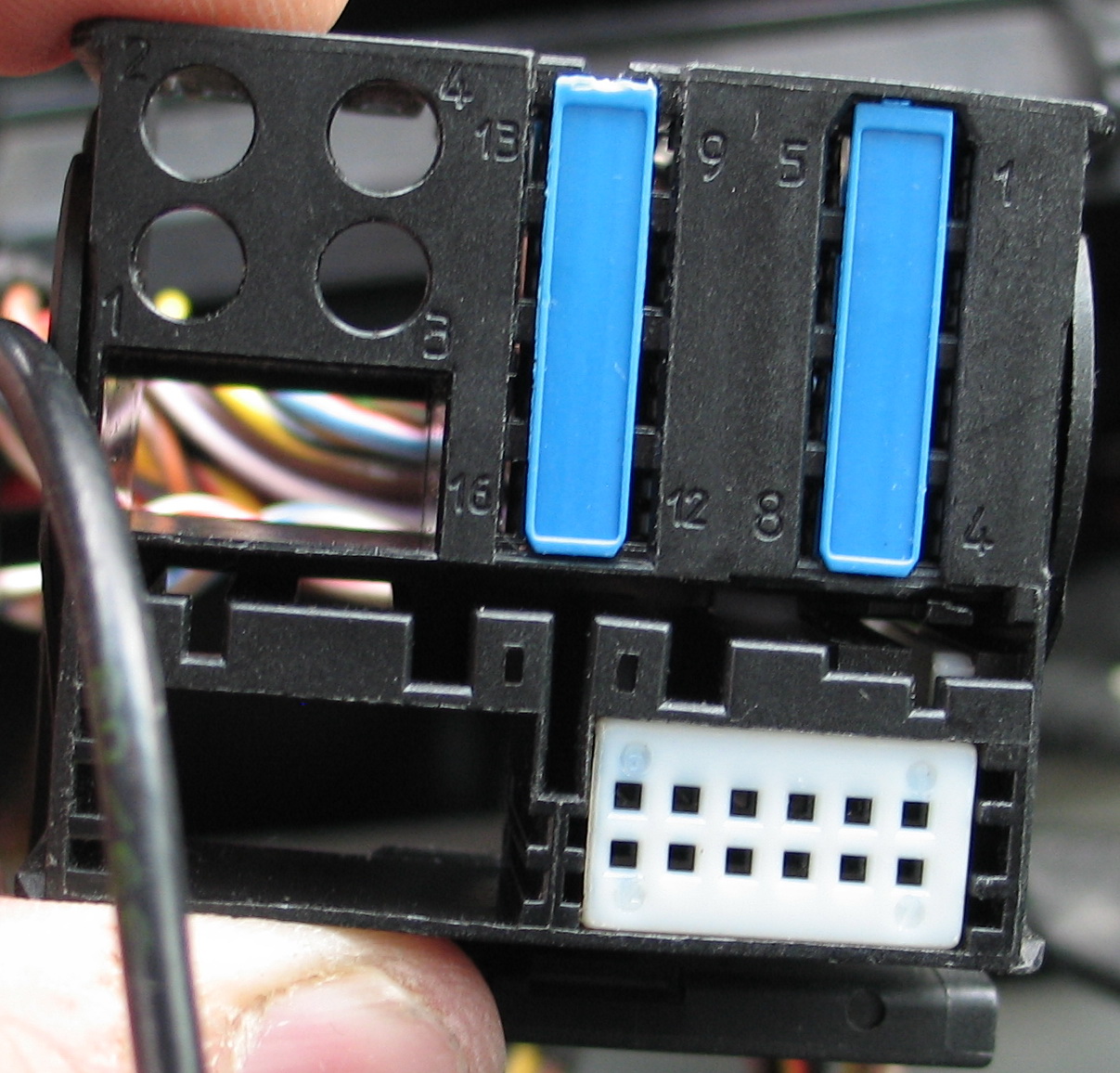

если смотреть вот так - на пальцах обьясните плз)
к нижним "штырькам" есть два разъёма черный и белый, к ним подключено по 2 и 3 проводка соответственно..
если отключить белый - ничего в работе магнитолы не меняется..



подключать надо к черному, посмотрите на схемы, ссылки в теме есть



спасибо) нужно было подключать к разъёму согласно распиновки, фишками которые заказал с экзиста) по 30 руб что ли стоят) всё классно играет и работает) не фоинт, громкость та же что и радио) кайфую) фонит только если заряжать айпод одновременно с проигрыванием)



Подключил AUX в своем авто. Проблемы были как у всех. Без сопротивления AUX не активировался - без разницы, подключено что либо, или нет. С сопротивлением 300 кОм, AUX появлялся в списке источников, но при подключении устройства вырубался. При подключении конденсаторов на 0,22 мкф, 63В, все заработало. Звук отличный, по крайней мере я на штатной аудиосистеме разницы между AUX и CD не слышу. Видимо на магнитолах разных лет выпуска, работа входа AUX различается, и соответственно кому то нужны сопротивления и кондеры, а кому то нет. Я пробовал на магнитолах 2004 и 2006 года - без доп.элементов не работает.



Собирал я по схеме в 1 посте.

Это то что касается самой магнитолы.

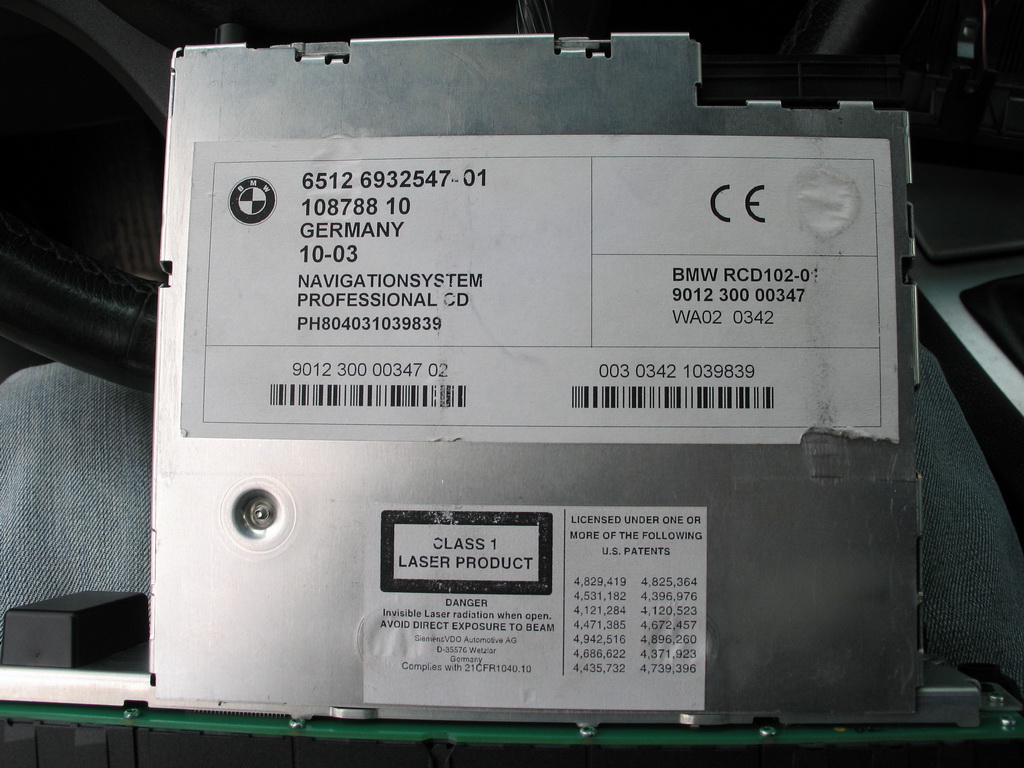

А по сервисному меню следующие параметры:
S/N 31039839
ПО 42-03 58
GAL 3
DSP 0
Регион EUROPE
остальные не выписывал..



аналогично собирал, всё работает уже давно, решение своей проблемы описывал выше



Коллеги, а можно ссылку на нужные железки в Exist?

Хочу E83 дооснастить кабелем 3,5mm, а с пустыми руками ехать к электрику не хочется.



я вот думаю такую штуку заказать: http://www.aliexpress.com/item-img/...-E38-E39-X3-X5-Z4-40-pin-Flat/581961909.html#



а на дорестайле S606A (нави без монитора) AUX замутить можно? кто нибудь делал?

вот такая магнитола -



прошло 2 года... полез в панель по другим надобностям.
снял магнитолу, заодно решил AUX порукожопить, вдруг выйдет.
пины взял от такого завалявшегося шнурка, отлично подошли.


потыкал разные варианты подключений из интернета, схема в итоге такая


© Artur x3 только конденсаторы 2,2мкФ под рукой оказались. вывел в верхний бардачек, мне так удобней.



Сложно сказать. Для SA606 предлагается комплект дооснащения ipod (65 41 2 158 974), но не предлагается AUX (он только для Buisnes CD и Navi Prof)...



Стоит штатный разъем AUX... при подключении разных источников ipad/мобила есть довольно ощутимый фон... это у всех так или у меня что-то не то в системе? провод менял, не помогает...



Хочу поделиться своим опытом активации AUX.
В своем подлокотнике нашел несколько разъемов, но ни один из них не являлся ауксом. Зато был разъем CD-чейнджера с наклейкой и еще один точно такой же непонятного назначания. Поскольку CD-чейнджер устанавливать не собираюсь, а в перспективе хочу в подлокотник установить мелкую материнскую плату со всеми прибамбасами, решил использовать этот кабель с разъемом под AUX. Осталось снять магнитолу и перекинуть провода со входа CD-чейнджера на вход AUX. Второй разъем, похожий на CD-чейнджер я обнаружил свободно болтающимся в пучке проводов за магнитолой, но, к сожалению он не прозванивался, ну я плюнул и забыл про него.
Всё разбирается очень легко. Сначала снимаем центральный воздуховод без всяких отверток, потом откручиваем 2 винта, крепящих центральную накладку, снимаем её вместе с блоком управления климатом, откручиваем еще 2 болта, держащих магнитолу и вынимаем ее на себя с пучком проводов. Потом от магнитолы отстегиваем колодку, в которой находятся нужные нам два 12-ти пиновых разъема. Один из них черный, это разъем где AUX, другой - белый, куда подключен CD-чейнджер. Этот разъем я разобрал, вынул из него провода и вставил в черный разъем так, как показано на фотках. Проводки из разъема вынимаются легко, достаточно надавить на их стопор мелкой отверткой.
Схему с двумя конденсаторами и резистором таки решил собрать. Уж не помню для чего вся эта ботва: то ли для развязки, то ли для согласования входа и выхода, то ли для всего вместе...
Итог - на магнитоле загорелся AUX, подключил свой телефон и музон заиграл! Только уровень сигнала заметно ниже, чем с радио или дисков. Думаю, нужно воткнуть переменный резистор на 330К и покрутить выбрав оптимальное значение.
Без схемы подключать не пробовал, нуегонах Можно спалить вход.
Вот недавно пришла в голову мысля: а почему не прозванивался второй разъем? Кабелей с похожими проводами больше нет. А может это и есть AUX и его надо было просто воткнуть вместо существующего черного разъема? А не прозванивался потому, что там уже стоит схема развязки? Завтра попробую воткнуть его Все равно мой опыт может кому-нибудь пригодиться.



еще фотки



А на американца кто нибудь ставил комплект AUX?
по вину ETK комплект не даёт



Если верить этому видео, это разъём спутникового радио. Находится ответная часть вероятно в нише багажника.



Ага, вполне возможно. В багажнике тож видел пучок не подключенных проводов



Там ещё провода под телефон, если его нет. У американцев кажется у всех заложены все провода что только могут понадобится.



Кстати, Артур, помнишь, было не понятно зачем второй 6-ти пиновый разъём в подлокотнике? Сейчас смотрел про спутниковое радио, его блок зачем-то соединяется с ченджером этим разъёмом. То есть ответная часть в багажнике.



хы. т.е. 6ти пиновый разъем из подлокотника и непонятный разъем в пучке проводов за магнитолой оба два идут в багажник?



Получается так.



А не подскажете что за переходник-разъем в подлокотнике находится рядом с двд? выглядит так: два тюльпана красный и белый переходят в разъем, напоминающий 3.5 маму. И надпись на нем: Audio Out To Radio. Было у кого нибудь такое? Авто - американец, с двд и мониторами в подголовниках.



Ну и пожалуй в дополнение к предыдущему сообщению.. Товарищи одноклубники, помогите пожалуйста идентифицировать что это за разъемы, для чего они. (фото прилагаются)



Неужели картинками поставил всех в тупик и никто не подскажет что это за разъемы, не находил у себя таких?



Часть из тех, что в багажнике - от модуля системы bluetooth.



то что в подлокотнике вроде от DVD в подголовниках
