S663 BMW Professional + E90 дорестайл + ? = громкая связь

А поиск вера не позволяет пользовать комбокс, кронштейн, проводка - оптика, микрофон, кодировка



комбокс на доресте не нужен, можно дешевым tcu обойтись



Пожалуйста, поподробнее А-то я уже к комбоксу присматривался, или "Дельфину", но если можно тот-же функционал за меньшие деньги, да ещё и оригиналом решить...



нет, это блок АКПП
а пойдет вот такой

ну и всё остальное - микрофон - провод микрофона до блока
антенна блютус - провод от неё до блока
оптический хвостик MOST и питание для блока
такой комплект вам на любой разборке BMW соберут



Спасибо Есть немного вопросов
Какой лучше, Континенталь или Моторола?
Различаются ли US и EU модели в настройке?
Есть модели с GPS и без, у меня нет экрана и нави, только Prof CD. Если возьму с GPS, надо как-то отрубать функционал?
То, что его надо прошивать сам, да ещё и прописывать в голову уже узнал. А чем прошивать?



Есть 3 способа получить Bluetooth/громкую связь на E90:
1) prof с usb/bt встроенными. Combox и антенна не нужны, надо микрофон, проводка к микрофону, USB шнур и гнездо aux/usb (последние два - для USB). Плюс кодирование: поднятие прошивки до 03.2011, добавление 663, опций bt/usb (6na, 6nf вроде так называются). Fsc коды не нужны.

2) prof с оптикой + combox + антенна + вышеперечисленная "фурнитура". Плюсы этого пути: самый распространенный, Bluetooth audio появится.

3) prof с оптикой + телефонный блок ULF + микрофон + проводка +антенна.

Я пошел через путь 1.
Обращу внимание:
1) мультимедиа на Е90 не поддерживает кириллицу, поэтому будут проблемы с набором из записной книжки тех, чьи контакты на кириллице
2) USB с телефона будет играть музыку только если телефон определяется как флэшка (т.е. на айфоне не будет играть)



Есть магнитола prof c USB. Как понять есть ли вней встроенный BlueTooth?



2007+, от е70



посмотреть наклейку сверху и разьёмы сзади



Наклейка - да, разъёмов именно в части bluetooth не будет, антенна встроенная.
Если есть USB, то bluetooth обязательно будет!
Разъём будет только USBшный



Елки-палки, у меня магнитола prof c usb, а blue-tooth что-то не пашет: машина не реагирует на орущую голову.



1) не подключен микрофон
2) не прописана магнитола
3) не добавлена (не закодирована) функция Bluetooth
Контакты кодировщиков могу дать в пс



Так, микрофон. Вы выше писали, что никаких дополнитедльных разъемов не будет для bluetooth магинтолы. Куда ж тогда микрофон подключается? Как выглядит?
И давай-те контакты, если можно сделать bluetooth надо делать



1) микрофон подключается к самому большому разъёму в 1 из пинов
2) DenxX, Андрей1891



Спасибо.



Всем привет! Дабы не плодить тем спрошу тут.
У меня е92 2009 года (в 92 кузове это вроде дорестайлинг считается).
Магнитола professional без экрана. USB и AUX в подлокотнике есть.
Пытаюсь понять имеет ли смысл заморачиваться с громкой связью через bluetouth.
Для начала как определить какие компоненты (опции) есть и каких не хватает?
Куда смотреть? наклейки на магнитоле? на каком то блоке? или компом через ОБД?
Или ткните в тему где все уже сто раз разжевано.
Спасибо!



Аналогичная ситуация. В выходные планирую снять магнитолу, посмотреть наклейку, посмотреть подключение микрофона.
Вы, если найдете решение, не теряйтесь, пожалуйста. Отпишите сюда.



Вот такая у меня магнитола. Я так понимаю без дополнительных блоков мне громкая связь не светит.

А куда идет оптика от магнитолы?



если есть USB в подлокотнике то блок уже есть
надо просто микрофон и антенну блютус к нему притянуть и закодировать
блок находится под крышкой в багажнике по середине



Точно, в багажнике стоит вот такой блок и оптика как раз идет к нему.



В итоге микрофон подключается к этому блоку, кодируется и все готово?

UPD: Тут вычитал что люди меняют саму магнитолу с Профессионал (как у меня) на другую Профессионал с блютусом.

Комплектация у меня:
S663A Радиоприемник BMW Professional (RADIO BMW PROFESSIONAL)
S6FLA USB-/Audio-интерфейс (USB-AUDIO-SCHNITTSTELLE)
S701A код 5 для DVD (AREA-CODE 5)



и микрофон и антенну блютус надо подключать сюда
ещё и вход аукс сюда переключается с магнитолы по заводу, но можно кодированием оставить на ГУ
этот блок отвечает за УСБ, Блютус и голосовое управление, можно включить



Bur Poch, выше говорили, что микрофон подключается к разъему на магнитоле? У Вас эти контакты пустые?
По блоку в багажнике. Там есть разъемы для микрофона? Для AUXа?



Вот что у меня на магнитоле:

Занят только нижний разъем (фото перевернуто). Оба верхних свободны. Плюс антенна для радио.

В багажнике вот таки разъемы:

Я так понимаю свободный - для антенны Bluetooth. А тот что занят - USB на подлокотнике.

Нашел номер bluetooth антенны (84506928461), но пока не могу найти соединительный кабель и место установки антенны (где то в ногах вроде где педали).
Номер микрофона 84316938762. подключается в свободный разъем на магнитоле или в какие то пины на MULF2?



антенна - всё правильно - сюда
микрофон тоже в этот синий разьём
аукс уже уже переключен сюда, я забыл
и закодировать опцию



Bur Poch, ptpending, сегодня посмотрел у меня абсолютно такие же железки, с таким же подключением (по количеству и цвету проводов).
Забыл посмотреть наличие микрофона около плафона освещения, но думаю его там нет.
Получается надо купить микрофон, антенну, проводку, и как-то подключить провода от микрофона к этой колодке.
Пробежал забугорные сайты, проводка под микрофон должна уже быть проложена. Завтра поищу трехпиновый разъем за плафонами освещения.



Когда я подключал видеорегистратор к плафону освещения никаких безхозных разъемов там не было, так что скорее всего придется кроме микрофона покупать еще и сам разъем, отдельно провод (желательно экранированный) и тянуть этот провод от плафона в багажник.

В багажнике, на MULF2HI, под синей крышкой, черный разъем. В него вставляются обжатые микрофонные контакты в гнезда 19, 1 и 21(экран).


И вторая часть - антенна. Коаксиальные провода с разъемом FAKRA - на антенне черный 9005 (тип А), на MULF'e бежевый 1001 (тип I).
Я таких не нашел, нашел от VAG с универсальными разъемами (тип Z), бывают разной длинны. Я взял короткий - 30см.

И потом кодировать - добавлять опцию 644.

Детали:

84506928461 Антенна Bluetooth

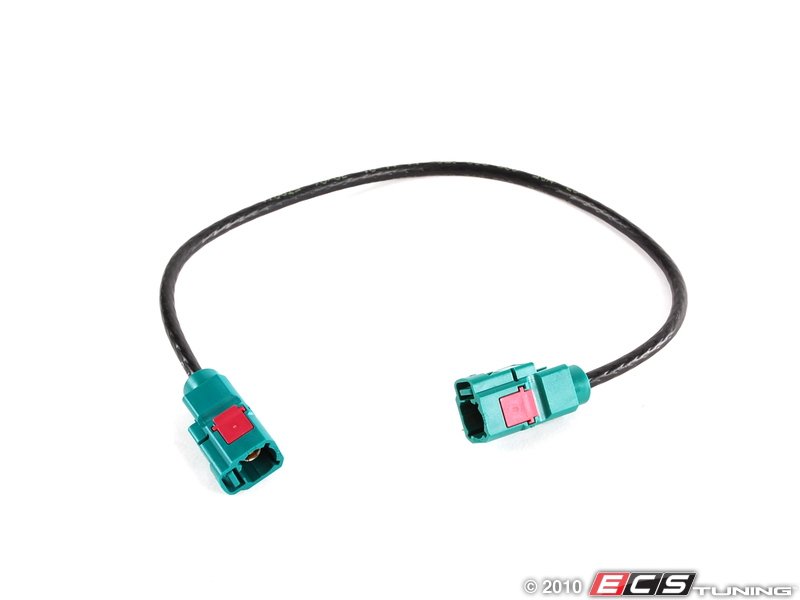

Коаксиальный кабель для Bluetooth антенны с разъемами FAKRA (универсальный тип Z) 000098650 (30см) 000098651 (50см)

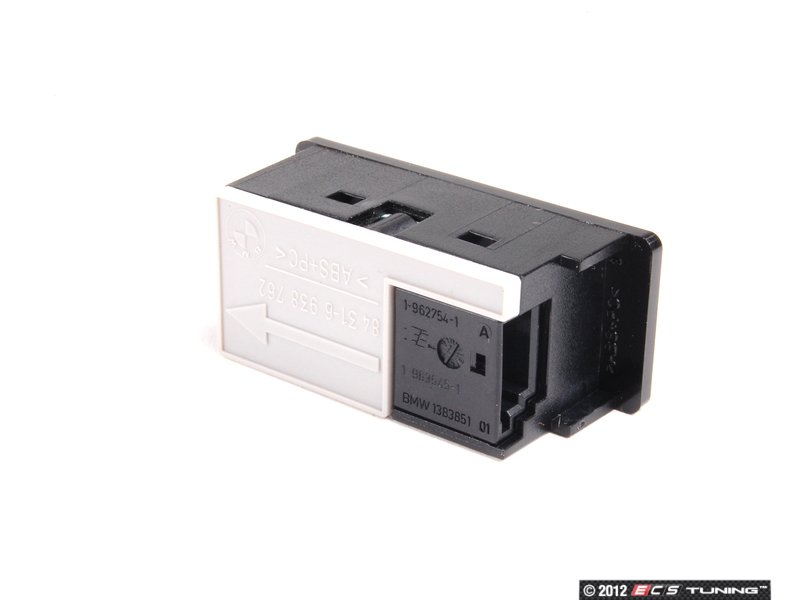

84316938762 Микрофон громкой связи


61138377072 Разъем микрофона

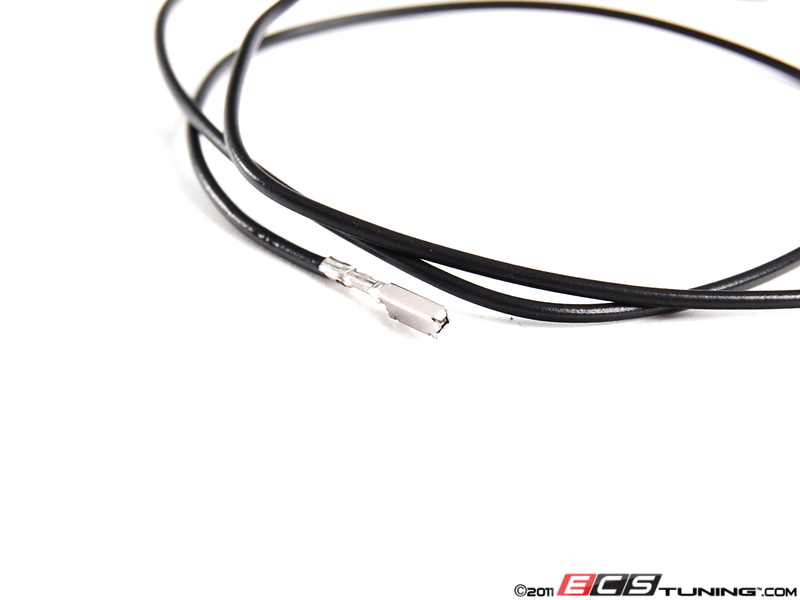

61130005197 пины для микрофона (два в микрофонный разъем и три в MULF'овый)


Если что не так написал - поправьте.



По кодированию. Я так понял, что через интерфейс DCAN не так просто закодировать MULF2HI, а то и вообще невозможно. Это делается через дилерское оборудование ICOM или OPS.
Сегодня мне закодировали 644 опцию. Заработала и громкая связь и голосовое управление. Единственный косяк - не поддерживается кириллица, или просто не все для этого сделали при кодировке.
