F25 Подогрев руля

Тема в разделе "BMW X3", создана пользователем Fuks40rus, 10 дек 2015.

Ответить в теме
Поиск в теме
  1. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Сделал подогрев,шикарная вещь!Решил поделится,так как на форуме инфы нет.Предполагаю из за высокой цены SZL,кто не знает это подрулевые переключатели
    Собственно вот

    Для начала нужно разобрать кожух руля.Не забываем отсоединить круговую антенну ключа.
    Дальше идем к пассажирской двери и снимаем перчаточный ящик http://www.bmwclub.ru/index.php?threads/Как-снять-бардачек-перчаточный-ящик.995129/
    G1_2000006601840.png G2_2000006601840.png
    Нас интересует вот эта схема,а именно выделенная область.
    А точнее провода зелено-синего и коричного-оранжевого цвета,их мы и будем тянуть.Цвета соблюдать совсем не обязательно.Не забываем пометить ответные концы проводов.
    Я начинал с зелено-синего.Нужный разьем находится в блоке под названием Z1 В разьеме Z1*3B
    G1_2000004817575.png G1_2000004726262.png
    Пин 8,я не нашел подходящую маму,поэтому просто увеличил отверстие 8 разьема и протащил провод и припаял к пину на щитке.Благо места для паяльника так полно.Дальше спокойно ставим разъём на место.
    И идем к блоку JBВE,A34 он там же с боку.

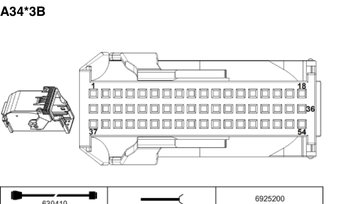

    Нас интересует разъём А34*3В
    От туда мы будем брать коричнево-оранжевый провод из пина 8(за одно проверяем наличие коричнево-сиреневого провода в пине 9 и провода красно желтого в пине 3 в том же разъёме А34*3В,если нет тянем из 3го пина в 9 пин разъёма А83*2B что в szl.)
    Все,нужные провода у нас есть,снимаем воздуховоды и откручиваем IHKA панель управления кондеем и аудио.
    Протаскиваем провода к SZL

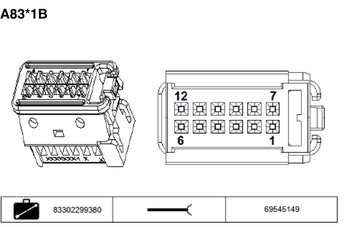

    Нужен разьем A83*1B.до него очень легко добраться.
    Находится он за SZL.Нажимаем ключ и вытаскиваем его
    Вставляем наши провода.Как на схеме.
    8-9 и 8-11,где 8 это провод из Z1*3В,9 пин разьема А83*1В SZL
    И коричнево оранжевый 8 это провод из A34*3B в 11 пин в А83*1В SZL
    Далее подключаем кнопку.
    Проверяем предохранители N24 на 10ампер и N13 на 5A
    Включаем рейнольд и e-sis.Рейном чистим ошибки(они будут)
    А е сисом кодируем опцию 248,блок JBBE
    И наслаждаемся.
    Инструкция как ставить мультируль есть тут http://www.bmwclub.ru/index.php?threads/мультируль-для-f25.503773/page-9 сообщение 252


    Вложения:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #1 Fuks40rus, 10 дек 2015
    Последнее редактирование: 23 июл 2020
    audi_avant, ACL, eio и 7 другим нравится это.
  2. fatespb

    fatespb Старожил


    В клубе с:
    5 авг 2013
    Сообщения:
    6,046
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    сказал бы уже честно, что пожидился покупать комплект, куда она входит)))
    61 13 2 359 991

    #2 fatespb, 10 дек 2015
  3. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    :D:D:DДа,в точку.2000 за один пин,жаба задушила,да и ждать в лом было 2 недели.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #3 Fuks40rus, 10 дек 2015
  4. ColoneL

    ColoneL Завсегдатай

    В клубе с:
    21 окт 2011
    Сообщения:
    318
    Пол:
    Мужской
    Регион:
    Ростовская обл.
    Респект:thumbup:. Нужно добавить в Фак

    #4 ColoneL, 10 дек 2015
  5. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Уже написал Raser,ждем

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #5 Fuks40rus, 11 дек 2015
  6. rimvydukas

    rimvydukas Участник тусовки

    В клубе с:
    2 дек 2014
    Сообщения:
    111
    Пол:
    Мужской
    Регион:
    Литва
    Водит:
    Нужно было бы поправить:

    "Дальше идем к водительской двери и снимаем перчаточный ящик (идиотское название,мне больше бардачек"

    Если смотреть на схему, так, по моему, номера пинов тоже перепутаны :)

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #6 rimvydukas, 24 авг 2016
  7. Serg16

    Serg16 Завсегдатай

    В клубе с:
    8 сен 2013
    Сообщения:
    1,648
    Пол:
    Мужской
    Регион:
    Москва
    А я думал он на всех тачках идет - подогрев

    #7 Serg16, 24 авг 2016
  8. AMP

    AMP Старики-разбойники

    В клубе с:
    26 авг 2008
    Сообщения:
    15,535
    Пол:
    Мужской
    Регион:
    Москва
    На урбанах не было.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #8 AMP, 24 авг 2016
  9. rimvydukas

    rimvydukas Участник тусовки

    В клубе с:
    2 дек 2014
    Сообщения:
    111
    Пол:
    Мужской
    Регион:
    Литва
    Водит:
    И на продвинутых не везде есть :)

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #9 rimvydukas, 24 авг 2016
  10. AMP

    AMP Старики-разбойники

    В клубе с:
    26 авг 2008
    Сообщения:
    15,535
    Пол:
    Мужской
    Регион:
    Москва
    У Лайфа и Эксклюзива вроде с 1го дня.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #10 AMP, 24 авг 2016
  11. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Валяется сзл для подогрева.Пишите.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #11 Fuks40rus, 24 авг 2016
  12. tei

    tei Участник тусовки

    В клубе с:
    13 дек 2015
    Сообщения:
    216
    Пол:
    Мужской
    Регион:
    Красноярский край
    Водит:
    авто дальнего там нет случайно?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #12 tei, 26 авг 2016
  13. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Нет

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #13 Fuks40rus, 27 авг 2016
  14. Stolz

    Stolz Участник тусовки

    В клубе с:
    28 апр 2008
    Сообщения:
    53
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Товарищи знатоки, делаю подогрев - подыскиваю SZL. Такой вот подойдет 61 31 9 351 151? Судя по экзисту - да, но есть сомнения..

    #14 Stolz, 2 ноя 2016
  15. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Забери мой.Достал валяться.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #15 Fuks40rus, 3 ноя 2016
  16. feox

    feox Завсегдатай

    В клубе с:
    25 авг 2010
    Сообщения:
    515
    Пол:
    Мужской
    Регион:
    Ханты-Мансийский АО
    Водит:
    Какая цена

    #16 feox, 6 ноя 2017
  17. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Давно уже нет

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #17 Fuks40rus, 7 ноя 2017
  18. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Номера пинов.Один из них подойдёт,Нужно проверять какой
    61 13 8 364 836
    61 13 8 364 838
    61 13 8 377 160

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #18 Fuks40rus, 26 ноя 2017
  19. strib

    strib Новичок

    В клубе с:
    5 сен 2020
    Сообщения:
    16
    Пол:
    Мужской
    Регион:
    Москва
    Водит:

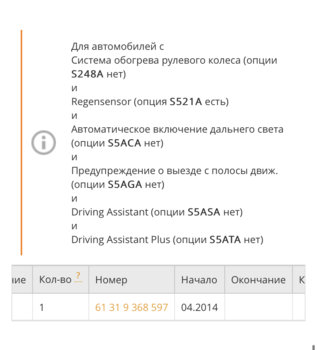

    Добрый день. Подскажите, подойдет ли для аналогичный szl 61319368597 ?

    #19 strib, 17 янв 2021
  20. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Куда?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #20 Fuks40rus, 18 янв 2021
  21. strib

    strib Новичок

    В клубе с:
    5 сен 2020
    Сообщения:
    16
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Точно) забыл написать исх данные.
    F25 до рест., urban. Кнопок в руле нет.
    Имеется м-руль с подогревом.
    Как я понял нужен нижний кожух с кнопкой, блок szl и тянуть провода.

    #21 strib, 18 янв 2021
  22. Fuks40rus

    Fuks40rus Живу я здесь

    В клубе с:
    24 апр 2013
    Сообщения:
    8,236
    Пол:
    Мужской
    Регион:
    Москва
    Водит:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #22 Fuks40rus, 19 янв 2021
  23. strib

    strib Новичок

    В клубе с:
    5 сен 2020
    Сообщения:
    16
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    #23 strib, 20 янв 2021
