F34 Подключение видеорегистратора через блок предохранителей

Тема в разделе "BMW 3-й серии", создана пользователем Fjorn, 19 окт 2020.

Ответить в теме
Поиск в теме
Страница 1 из 2
  1. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Перерыл все темы, но так и не нашел адекватного мануала. То расписывают как панель открутить под бардачком, а потом прикрученный регистратор, то к FEM блоку подключают или плафону.
    Я же хочу подключиться через разветвитель предохранителя без вмешательства в какие-либо блоки авто. На второй машине по такой схеме подключил за 20 минут, отдувать от 3000 руб за такую простую работу как-то не с руки)
    Подскажите, куда можно подключить в салоне(в ногах водителя) или в подкапотном блоке, чтобы питание подавалось с момента завода двигателя и останавливалась сразу или через 12 минут после глушения?
    Может я плохо искал и дадите ссылку)

    #1 Fjorn, 19 окт 2020
  2. mnogoneyasnogo

    mnogoneyasnogo Старики-разбойники

    В клубе с:
    4 ноя 2012
    Сообщения:
    15,199
    Пол:
    Мужской
    Регион:
    Московская обл.
    Водит:
    Если работа простая, чо спрашиваешь :D

    #2 mnogoneyasnogo, 19 окт 2020
  3. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    К любому предохранителю шин "15", "30F" или "30B" в блоке предохранителей под капотом или в блоке FEM в ногах пассажира.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #3 avgor123, 19 окт 2020
  4. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    спрашиваю номер предохранителя, чтобы не прозванивать все)

    #4 Fjorn, 19 окт 2020
  5. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Спасибо, но только на схеме черт ногу сломит :shock: Похоже, надо идти к машине и уже вживую смотреть, что и как. 6c270cs-960.jpg

    #5 Fjorn, 20 окт 2020
  6. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #6 avgor123, 20 окт 2020
  7. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Что-то легче не стало.... BMW не рассчитывали, похоже, что владельцы авто сгоревший предохранитель полезут менять сами.

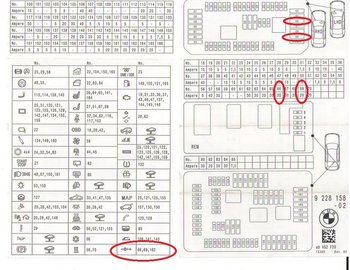

    Всего-то нужна человеческая схема, типа такой:

    #7 Fjorn, 20 окт 2020
  8. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    Я что-то не вижу принципиальных различий в этих двух бумагах.
    Номера предохранителей есть, защищаемые цепи есть, номиналы есть.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #8 avgor123, 20 окт 2020
  9. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Можете ткнуть пальцем(обвести на схеме) где искать предохранитель прикуривателя? Я не электротехник :) только что-то элементарное могу сделать. В технических схемах не силен, увы(

    #9 Fjorn, 20 окт 2020
  10. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #10 avgor123, 20 окт 2020
  11. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Обычно, подробные мануалы по подключению лежат на драйве пачками. Но в премиум сегменте, похоже, не принято ковырять машину самому))
    Спасибо, огромное! Это я и хотел узнать)

    #11 Fjorn, 20 окт 2020
    начкар нравится это.
  12. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Fjorn, привет!
    На сколько я понимаю, у тебя F34 (3 GT). Подскажи, куда, в конечном итоге подключил регистратор. В блоке в ногах пассажира? Какой номер разрядника выбрал из подсказанных выше?
    Как работает регистратор? Выключается при выключении машины (именно это и нужно)?

    #12 EvgeniyV, 9 дек 2020
  13. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Привет! Так и не подключил пока( при использовании разветвится предохранителя в моторном отсеке не закрывается крышка предохранителей - не хватает по высоте( Что-то пилить или колотить не хочется. Думаю через переходник OBD с Алиэкспресса подключить.

    #13 Fjorn, 9 дек 2020
  14. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Зачем подключать к блоку в моторном отсеке? Должны быть другие блоки предохранителей - в ногах пассажира, в багажнике?

    #14 EvgeniyV, 9 дек 2020
  15. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Все говорят про этот способ. Я на новом Паджеро Спорт за 20 минут все подключил и собрал, сняв только пару накладок, а тут геморно(
    Когда машину искал, видел экземпляры с висящими проводами регистратора, протянутые из багажника под потолком - то еще зрелище.
    Напишите, как подключите)

    #15 Fjorn, 9 дек 2020
  16. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Рассматривалась ли опция подключения к блоку в ногах пассажира? Блок там есть?

    #16 EvgeniyV, 9 дек 2020
  17. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    При замене воздушного фильтра я его там не увидел, может внимания не обратил.

    #17 Fjorn, 9 дек 2020
  18. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    Блок FEM_BODY стоит в ногах пассажира, справа, как я писал выше.

    ЗЫ. так и не понял, почему не подключиться к плафону в крыше.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #18 avgor123, 9 дек 2020
  19. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Понял. Поищу.
    Недавно видел видео по прокладке кабеля через салон по ободу дверей в багажник. Посмотрим...

    #19 EvgeniyV, 9 дек 2020
  20. Fjorn

    Fjorn Новичок

    В клубе с:
    30 сен 2020
    Сообщения:
    19
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    А там есть разве предохранитель прикуривателя?

    В крыше придется подключаться к штатной проводке, хочется через разветвитесь.

    #20 Fjorn, 9 дек 2020
  21. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Не знаю, выведен ли туда предохранитель от прикуривателя, но есть другие цепи, к которым можно подключиться. Изучаю.

    #21 EvgeniyV, 9 дек 2020
  22. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    Нет. А зачем именно предохранитель прикуривателя?
    Это тоже штатная проводка)

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #22 avgor123, 9 дек 2020
  23. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Именно. Кстати, есть ли блок предохранителей в ногах пассажира на F34ом кузове? Или таки придётся тянуть кабели до багажника?
    Если есть, то где именно расположен?

    #23 EvgeniyV, 9 дек 2020
    Последнее редактирование: 9 дек 2020
  24. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    Сообщение 18.

    Вот вы замороченные- тянуть провод для регистратора из-под капота или из багажника ))

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #24 avgor123, 9 дек 2020
  25. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Принято, приедет регистратор, попробую подключить.

    #25 EvgeniyV, 9 дек 2020
  26. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Нашёл схему блока FEM для F34 (блок в ногах пассажира). Если это правильная схема от F34, конечно.
    http://injectorcar.ru/znakomimsya-s-modulem-fem-bmw
    На сколько я понимаю, безопасно можно подключить видео регистратор к F10...

    #26 EvgeniyV, 22 дек 2020
    Последнее редактирование: 22 дек 2020
  27. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    https://www.newtis.info/tisv2/a/ru/f34-320i-sat/KZfN6Olf

    Смотреть блок A173. Предохранители на цепи 30F (F10 - F13) - коммутируемый +12В.

    https://www.newtis.info/tisv2/a/ru/f34-320i-sat/KZMYzxCX

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #27 avgor123, 22 дек 2020
    Последнее редактирование: 22 дек 2020
  28. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Странно, но ссылка не работает. Выводится сообщение, что сайт закрыт.
    Нашёл схему на другом сайте. Надеюсь, эта схема от F34.
    http://injectorcar.ru/znakomimsya-s-modulem-fem-bmw
    Кабель питания регистратора имеет три контакта - ACC, VCC и земля (GND). На какие именно клеммы сажать каждый из них?
    1. ACC => F13 наиболее безопасен по критичным системам (Внешняя подсветка ручек дверей, бесконтактное открытие багажника и Combox)
    2. VCC => куда подключить?
    3. GND - На сколько я видел на схемах, рядом с блоком FE должен быть болт заземления. Есть ли схема расположения?

    #28 EvgeniyV, 22 дек 2020
  29. avgor123

    avgor123 Старожил

    В клубе с:
    26 мар 2010
    Сообщения:
    4,208
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    Надо просто зарегистрироваться на сайте.
    ACC - клемма 30F (предохранители F10-F13)
    VCC - клемма 30 (предохранители F4-F7, F14)
    GND - любая земля, например, в ногах пассажира есть колодки с коричневыми проводами.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #29 avgor123, 22 дек 2020
  30. EvgeniyV

    EvgeniyV Новичок

    В клубе с:
    9 дек 2020
    Сообщения:
    10
    Пол:
    Мужской
    Спасибо!
    Сайт www.newtis.info у меня заблокирован и предлагает работать с официальным сайтом www.bmwtis.com... зарегистрироваться не даёт. Как подключу, дам знать. Спасибо ещё раз.

    #30 EvgeniyV, 22 дек 2020
