Межвитковое замыкание в катушке. Можно ли использовать ее?

Тема в разделе "Обмен опытом", создана пользователем Bratec_lis, 19 дек 2017.

Ответить в теме
Поиск в теме
  1. Bratec_lis

    Bratec_lis Старожил

    В клубе с:
    11 авг 2013
    Сообщения:
    4,175
    Пол:
    Мужской
    Регион:
    Москва
    Подскажите, были пропуски зажигания в одном цилиндре. После замены свечей пропуски пропали, при диагностике катушки осциллографом обнаружили межвитковое замыкание. Насколько критично ее краткосрочное использование? Не выгорит ли что нибудь в ЭБУ?

    #1 Bratec_lis, 19 дек 2017
  2. Антихрист

    Антихрист Старики-разбойники

    В клубе с:
    20 июл 2010
    Сообщения:
    19,100
    Пол:
    Мужской
    Регион:
    Краснодарский край
    Водит:
    ,
    А сам как думаешь?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #2 Антихрист, 20 дек 2017
  3. Bratec_lis

    Bratec_lis Старожил

    В клубе с:
    11 авг 2013
    Сообщения:
    4,175
    Пол:
    Мужской
    Регион:
    Москва
    Ну может быть замкнуто 2 витка, может 20... С новыми свечами пропусков нет. А катушки могу купить только в выходные.

    #3 Bratec_lis, 20 дек 2017
  4. TooBad.

    TooBad. Старики-разбойники

    В клубе с:
    20 апр 2007
    Сообщения:
    18,503
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    ,
    Меньше осциллографом надо тыкать куда ни попадя.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #4 TooBad., 20 дек 2017
    Винни-Пух и andrey a w нравится это.
  5. Bratec_lis

    Bratec_lis Старожил

    В клубе с:
    11 авг 2013
    Сообщения:
    4,175
    Пол:
    Мужской
    Регион:
    Москва
    То есть катушки могут быть и живые, без замыкания? Можно поподробнее?

    #5 Bratec_lis, 20 дек 2017
  6. TooBad.

    TooBad. Старики-разбойники

    В клубе с:
    20 апр 2007
    Сообщения:
    18,503
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    ,
    Свечи поменял, пропуски пропали, ошибок нет ?? так в чем проблемы ?))
    Не полезь ты туда очумелыми ручками - спал бы спокойно )
    Проверить катушку достаточно мультиметра )

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #6 TooBad., 20 дек 2017
  7. Bratec_lis

    Bratec_lis Старожил

    В клубе с:
    11 авг 2013
    Сообщения:
    4,175
    Пол:
    Мужской
    Регион:
    Москва

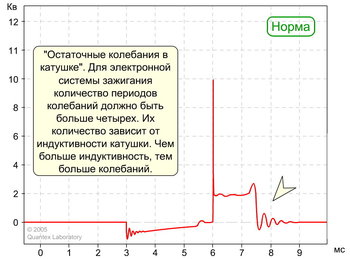

    Мне их менять охоты нет, но на двух нет остаточных колебаний, как на рисунке. Что, якобы, свидетельствует о межвитковом замыкании... Или это ахинея? Почему тогда на остальных 4 эти колебания есть?


    Вложения:

    • ignition20.jpg
      Размер файла:
      134.2 КБ
      Просмотров:
      77
    #7 Bratec_lis, 20 дек 2017
  8. TooBad.

    TooBad. Старики-разбойники

    В клубе с:
    20 апр 2007
    Сообщения:
    18,503
    Пол:
    Мужской
    Регион:
    Санкт-Петербург
    Водит:
    ,
    Честно скажу, у меня у же лет сто как нет этого юношеского запала во всем разбираться )))
    Катушка рабочая или нет )
    По графику не знаю.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #8 TooBad., 20 дек 2017
  9. GUNhed

    GUNhed Живу я здесь

    В клубе с:
    25 апр 2009
    Сообщения:
    11,494
    Пол:
    Мужской
    Регион:
    Москва
    мда...
    одна фраза про "определение межвиткового замыкания осцилографом", достойна оскара :facepalm:

    ЗЫ. при межвитковом замыкании, в катушке не будет возникать ЭДС. поэтому ни о каком возникновении высоковольтных разрядов, и речи идти не может

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #9 GUNhed, 20 дек 2017
    SAMOTLOR нравится это.
  10. symenol

    symenol Banned

    В клубе с:
    9 фев 2011
    Сообщения:
    3,428
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    делается - даже в интернетах описано

    ЭДС будет в зависимости от кол-ва замкнутых витков, чем больше витков замкнуто, тем меньше ЭДС.

    #10 symenol, 21 дек 2017
    Последнее редактирование: 21 дек 2017
  11. ROD

    ROD Старики-разбойники

    В клубе с:
    19 окт 2001
    Сообщения:
    13,664
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Все катушки одного производителя?
    У разных производителей разные графики.

    #11 ROD, 21 дек 2017
  12. GUNhed

    GUNhed Живу я здесь

    В клубе с:
    25 апр 2009
    Сообщения:
    11,494
    Пол:
    Мужской
    Регион:
    Москва
    в интернетах и не такое написано.
    по осцилограмме, в данном случае, можно судить только об уровне индукции в катушке зажигания, но никак об межвитковом КЗ.


    ЗЫ. а так, для определения межввитковых кз, давным давно существует отлаженный механизм в системах управления моторами

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #12 GUNhed, 21 дек 2017
    Последнее редактирование: 21 дек 2017
  13. Bratec_lis

    Bratec_lis Старожил

    В клубе с:
    11 авг 2013
    Сообщения:
    4,175
    Пол:
    Мужской
    Регион:
    Москва
    Слава, так как мне проверить катушки? Мультиметром есть смысл смотреть сопротивление?

    #13 Bratec_lis, 21 дек 2017
  14. Bratec_lis

    Bratec_lis Старожил

    В клубе с:
    11 авг 2013
    Сообщения:
    4,175
    Пол:
    Мужской
    Регион:
    Москва
    Одного, все родные.

    #14 Bratec_lis, 21 дек 2017
  15. GUNhed

    GUNhed Живу я здесь

    В клубе с:
    25 апр 2009
    Сообщения:
    11,494
    Пол:
    Мужской
    Регион:
    Москва
    нету смысла вообще с этим париться.
    катушки с межвитковым замыканием, не работают. а у тебя все норм, на сколько я понял

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #15 GUNhed, 21 дек 2017
  16. Bratec_lis

    Bratec_lis Старожил

    В клубе с:
    11 авг 2013
    Сообщения:
    4,175
    Пол:
    Мужской
    Регион:
    Москва
    Ну может там немного витков замкнуто. Пока работает, но на пределе...

    #16 Bratec_lis, 21 дек 2017
  17. Bratec_lis

    Bratec_lis Старожил

    В клубе с:
    11 авг 2013
    Сообщения:
    4,175
    Пол:
    Мужской
    Регион:
    Москва
    В первичной обмотке сопротивление у всех катушек 1 ом, во вторичной у трех катушек - 650 кОм, и у трех - 950 кОм. Катушки все одинаковые, Бош.

    #17 Bratec_lis, 31 дек 2017
