E53 M57N Очистка клапана возврата ОГ (AGR)

Тема в разделе "BMW X5", создана пользователем Krasheq, 20 окт 2012.

Ответить в теме
Поиск в теме
Страница 1 из 2
  1. Krasheq

    Krasheq Завсегдатай

    В клубе с:
    29 июл 2011
    Сообщения:
    453
    Пол:
    Мужской
    Регион:
    Омская обл.
    M57N 3.0D 2004

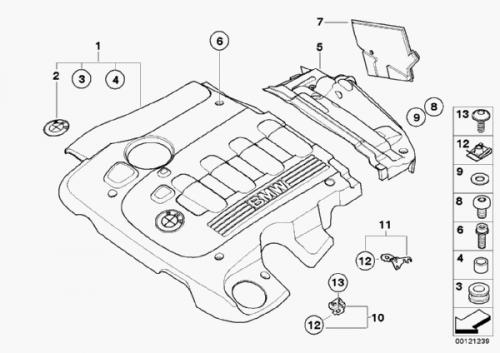

    Снимаем звукоизоляционный кожух двигателя
    [​IMG]

    Видим сам клапан AGR
    [​IMG]

    Откручиваем хомут трубопровода теплообменника
    после этого поддеваем отверткой круглые уплотнители
    [​IMG]
    [​IMG]

    Снимаем трубопровод наддувочного воздуха.
    Для этого поддеваем и вынимаем фиксирующее кольцо
    [​IMG]
    [​IMG]
    вынимаем трубопровод наддува
    [​IMG]

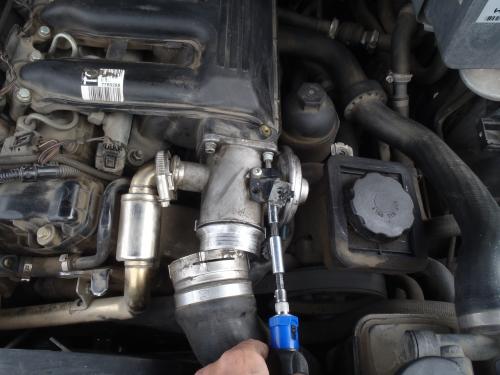

    Откручиваем сам клапан AGR, направляя трубопровод в разные стороны для удобства доступа
    [​IMG]
    [​IMG]
    [​IMG]

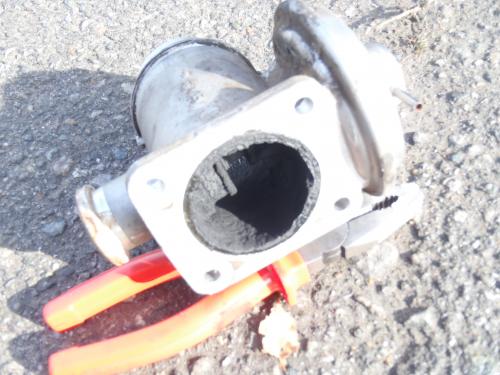

    вынимаем AGR, не забывая снять вакуумный шланг управления клапаном
    [​IMG]

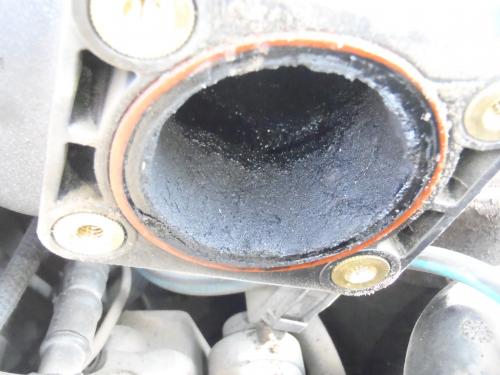

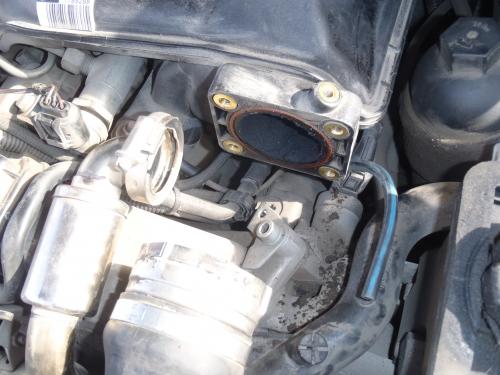

    Так выглядит грязный впускной коллектор, вихревые заслонки я считаю необходимо будет заглушить (удалить), либо пробовать очистить
    [​IMG]
    [​IMG]

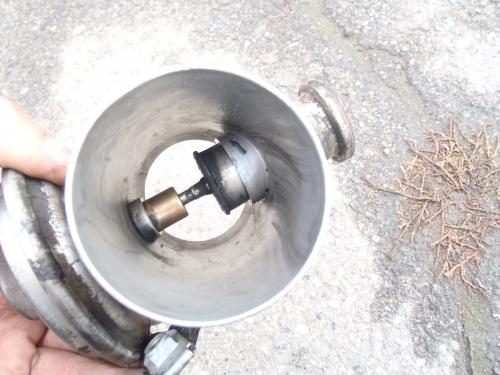

    Со стороны интеркулера клапан чистый
    [​IMG]

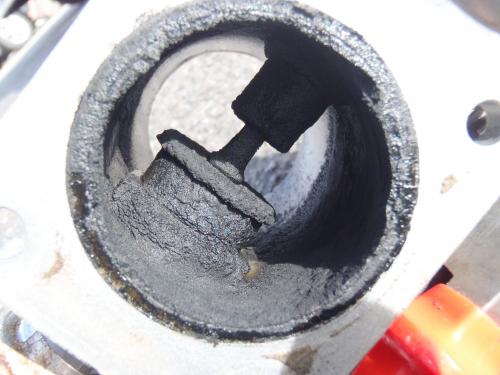

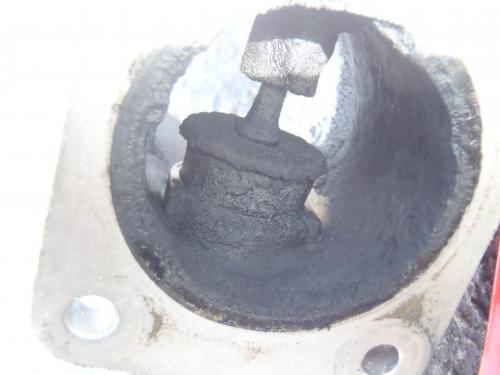

    а вот с обратной стороны, после открытия клапана, во впуск летит сажа

    [​IMG]

    [​IMG]

    [​IMG]

    отверткой выковырял сажу, потом чистил карбклинером, на все ушло два балона. грязь фотографировать не стал, выглядит как обычная масловая лужа
    [​IMG]

    [​IMG]

    Собираем в обратном порядке
    Вихревые заслонки, на таком грязном AGR, думаю выглядят так



    Если кто то уже заглушил заслонки, какой диаметр комплекта нужен? 22 или 32мм?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #1 Krasheq, 20 окт 2012
    mvnov нравится это.
  2. Винни-Пух

    Винни-Пух Старики-разбойники

    В клубе с:
    10 мар 2010
    Сообщения:
    13,476
    Пол:
    Мужской
    Регион:
    Московская обл.
    Водит:
    Хороший отчёт:thumbup:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #2 Винни-Пух, 20 окт 2012
  3. Костя Кот

    Костя Кот Завсегдатай

    В клубе с:
    30 янв 2011
    Сообщения:
    444
    Пол:
    Мужской
    Регион:
    Беларусь
    Операция не сложная, но чистить лучше средством для очистки духовок-микроволновок от нагара, быстрее и эффективнее получается.
    Да и со впускным применяем тоже средство!(бензин, растворитель646, ВД и прочее не дают быстрый эффективный результат!
    Удачи!

    #3 Костя Кот, 20 окт 2012
  4. Formula Den

    Formula Den Живу я здесь

    В клубе с:
    25 фев 2009
    Сообщения:
    9,919
    Пол:
    Мужской
    Регион:
    Ямало-Ненецкий АО
    Какой пробег на машине был до снятия клапана?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #4 Formula Den, 20 окт 2012
  5. Krasheq

    Krasheq Завсегдатай

    В клубе с:
    29 июл 2011
    Сообщения:
    453
    Пол:
    Мужской
    Регион:
    Омская обл.
    153000, думаю раньше его никто не трогал

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #5 Krasheq, 20 окт 2012
  6. Formula Den

    Formula Den Живу я здесь

    В клубе с:
    25 фев 2009
    Сообщения:
    9,919
    Пол:
    Мужской
    Регион:
    Ямало-Ненецкий АО
    Да у меня товарищ просто,новоиспеченный тракторист. Только е70 купил. Но двиг же там такой же в принципе? Покажу фотки ему,пусть снимет может для профилактики,почистит...

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #6 Formula Den, 20 окт 2012
  7. Krasheq

    Krasheq Завсегдатай

    В клубе с:
    29 июл 2011
    Сообщения:
    453
    Пол:
    Мужской
    Регион:
    Омская обл.
    На всех дизелях такая штука есть, не знаю есть ли смысл чистить.
    Я у себя разобрал что бы оценить состояние вихревых заслонок, в ближайшее время их ампутирую, чистить не стану


    --
    Как бы узнать размер заглушек для вихревых заслонок, 22 или 32мм?
    [​IMG]

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #7 Krasheq, 20 окт 2012
  8. Djafar

    Djafar Завсегдатай

    В клубе с:
    23 янв 2006
    Сообщения:
    352
    Пол:
    Мужской
    Регион:
    Молдавия
    Водит:
    ,
    вроде до 2004 года 22 мм, после 2004 - уже 33 мм ... у тебя 2004 год :) поэтому ХЗ ...

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #8 Djafar, 22 окт 2012
  9. Владелец_BMW

    Владелец_BMW Завсегдатай

    В клубе с:
    18 май 2011
    Сообщения:
    387
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Тоже продела эту операцию летом, только промывал и клапан, и коллектор Шуманитом.
    А почему встал вопрос с глушением заслонок? Что это дает, может мне тоже надо)))

    #9 Владелец_BMW, 22 окт 2012
  10. x51965

    x51965 Завсегдатай

    В клубе с:
    3 мар 2010
    Сообщения:
    1,859
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    заслонки ломаются и падают во впускной коллектор. а там и до клапанов с поршнями недалеко

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #10 x51965, 22 окт 2012
  11. >ШМЕЛЬ<

    >ШМЕЛЬ< Старожил

    В клубе с:
    28 ноя 2011
    Сообщения:
    7,134
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    А как лучше поступить? Лучше в смысле для двигателя. Купить комплект для заглушки этого клапана или оставить его и почистить? И что делать с сажевым фильтром?
    p.s. и помимо этого клапана еще и заслонки вихревые тоже надо глушить?

    #11 >ШМЕЛЬ<, 22 окт 2012
  12. Dantist

    Dantist Живу я здесь

    В клубе с:
    28 окт 2006
    Сообщения:
    8,595
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Сорри за офф!Термостат Аgr, на картинках есть?

    #12 Dantist, 22 окт 2012
  13. x51965

    x51965 Завсегдатай

    В клубе с:
    3 мар 2010
    Сообщения:
    1,859
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    здесь на фотках его нет.скажу больше его нет на данном авто с завода

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #13 x51965, 22 окт 2012
  14. Айсберг

    Айсберг Завсегдатай

    В клубе с:
    7 дек 2009
    Сообщения:
    547
    Пол:
    Мужской
    Регион:
    Тульская обл.
    Водит:
    ,
    Отличный отчет :thumbup:

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #14 Айсберг, 22 окт 2012
  15. >ШМЕЛЬ<

    >ШМЕЛЬ< Старожил

    В клубе с:
    28 ноя 2011
    Сообщения:
    7,134
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    А если просто снять заслонки и поставить все обратно? То есть заглушки не ставить, то что будет?

    #15 >ШМЕЛЬ<, 22 окт 2012
  16. x51965

    x51965 Завсегдатай

    В клубе с:
    3 мар 2010
    Сообщения:
    1,859
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    оси заслонок выходят наружу.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #16 x51965, 22 окт 2012
  17. Гамз

    Гамз Завсегдатай

    В клубе с:
    2 сен 2011
    Сообщения:
    618
    Пол:
    Мужской
    Регион:
    Красноярский край
    Водит:
    так что в конечном результате, лучше глушить или нет? и еще, если заглушить, побочных эффектов никаких не вылезет?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #17 Гамз, 23 окт 2012
  18. X-Ander

    X-Ander Старожил

    В клубе с:
    5 авг 2007
    Сообщения:
    6,626
    Пол:
    Мужской
    Регион:
    Свердловская обл.
    Водит:
    чо его чистить, его выкинуть надо.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #18 X-Ander, 23 окт 2012
  19. Krasheq

    Krasheq Завсегдатай

    В клубе с:
    29 июл 2011
    Сообщения:
    453
    Пол:
    Мужской
    Регион:
    Омская обл.
    Если все таки не выкидывать, а поставить коррекцию AGR 40mg/hub, что изменится?
    Вы вроде бы пробовали у себя так ставить, поведение автомобиля (потеря мощности) изменится?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #19 Krasheq, 23 окт 2012
  20. X-Ander

    X-Ander Старожил

    В клубе с:
    5 авг 2007
    Сообщения:
    6,626
    Пол:
    Мужской
    Регион:
    Свердловская обл.
    Водит:
    На рестайле не поможет, на дорестайле диапазон в 80 мг на ход помогает избежать ошибки но не гавна во впускном.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #20 X-Ander, 23 окт 2012
  21. VadimVG

    VadimVG Старожил

    В клубе с:
    26 мар 2008
    Сообщения:
    7,053
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    А у Вас нету заслонок...

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #21 VadimVG, 23 окт 2012
  22. Krasheq

    Krasheq Завсегдатай

    В клубе с:
    29 июл 2011
    Сообщения:
    453
    Пол:
    Мужской
    Регион:
    Омская обл.
    На схемах, по вину, похоже есть

    Но в опциях сажевый фильтр не значится (S200A)
    Узел 11_3652 «Система впуска - управляется разрежением»
    http://www.bmwcats.com/bmw/catalog/E53/47739/FB71+2004+03/graphics/11/11_3652/
    Узел 11_3651 «Система впуска AGR»
    http://www.bmwcats.com/bmw/catalog/E53/47739/FB71+2004+03/graphics/11/11_3651/


    Похоже надо опять кожух с двигателя скинуть и посмотреть сбоку, только что примерно должен увидеть пока не представляю. Буду искать штангу управления заслонками :)

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #22 Krasheq, 23 окт 2012
  23. VadimVG

    VadimVG Старожил

    В клубе с:
    26 мар 2008
    Сообщения:
    7,053
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Ну нету их... ;) и сажевого нет... и термостата АГР нет и теплообменника...

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #23 VadimVG, 23 окт 2012
  24. Krasheq

    Krasheq Завсегдатай

    В клубе с:
    29 июл 2011
    Сообщения:
    453
    Пол:
    Мужской
    Регион:
    Омская обл.
    Это же просто отличная новость, Вадим :thumbup:

    А вы по фотографии определили?
    у меня вот так получается, труба без теплообменника
    [​IMG]

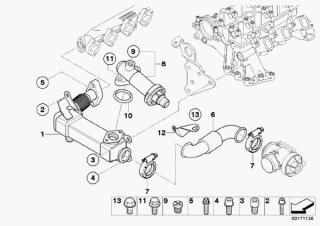

    а вот вариант с теплообменником
    [​IMG]

    Если нет теплообменника, значит нет сажевого, а без сажевого нет и заслонок?

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #24 Krasheq, 23 окт 2012
  25. walking

    walking Абориген

    В клубе с:
    16 фев 2009
    Сообщения:
    2,350
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Нифига се, как засран, у меня при снятии на много по чище был. Машина походу автору от ездюка досталась, который на ней только катался.

    Stop hovering to collapse... Click to collapse... Hover to expand... Нажмите, чтобы раскрыть...
    #25 walking, 23 окт 2012
  26. Олег 163

    Олег 163 Участник тусовки

    В клубе с:
    11 апр 2013
    Сообщения:
    38
    Пол:
    Мужской
    Регион:
    Самарская обл.
    все супер у меня все получилось огромное спасибо!!!!!!!!!!!!!!!!!!!!!!:thumbup:

    #26 Олег 163, 4 апр 2014
  27. Turbos

    Turbos Завсегдатай

    В клубе с:
    7 апр 2012
    Сообщения:
    426
    Пол:
    Мужской
    Регион:
    Москва
    Водит:
    Тяга улучшилась?)

    #27 Turbos, 17 июн 2014
  28. DZhebden

    DZhebden Участник тусовки

    В клубе с:
    3 май 2014
    Сообщения:
    129
    Пол:
    Мужской
    Регион:
    Беларусь
    Водит:
    Тоже находил данную сервисную функцию по коррекции ОГ, кто-нибудь прописывал данное значение на дорестайле? Каков результат? Количество сажи уменьшалось? Вобшем есть какой-то смысл от неё, или проще выкинуть ЕГР?

    #28 DZhebden, 17 июн 2014
  29. yurapskov

    yurapskov Участник тусовки

    В клубе с:
    21 дек 2011
    Сообщения:
    57
    Пол:
    Мужской
    Регион:
    Псковская обл.
    Водит:
    Посмотрите пожалуйста, похоже у меня нет заслонок, получается мне и глушить ни чего не надо?


    Вложения:

    • image.jpeg
      Размер файла:
      1.8 МБ
      Просмотров:
      440
    • image.jpeg
      Размер файла:
      1.6 МБ
      Просмотров:
      424
    #29 yurapskov, 2 дек 2015
  30. yurapskov

    yurapskov Участник тусовки

    В клубе с:
    21 дек 2011
    Сообщения:
    57
    Пол:
    Мужской
    Регион:
    Псковская обл.
    Водит:
    Подскажите что в моём моторе удалять и глушить? Кроме выхода с выпускного коллектора, что надо покупать


    Вложения:

    • image.jpeg
      Размер файла:
      1.5 МБ
      Просмотров:
      365
    • image.jpg
      Размер файла:
      2 МБ
      Просмотров:
      332
    #30 yurapskov, 3 дек 2015
