F10/F11 Дооснащение усилителем и динамиками

Сначало нужно понять, к чему его подключасть, я про шину MOST-25 (оптика), есть ли она в вашей комплектации в багажнике.



У мена тоже комплектация с самой убогой музыкой, без твитеров в дверях и т.д. Динамики в такой комплектации подключены напрямую к головному устройству (ГУ). Насколько я понимаю, вся музыка в Ф10 начиная с уровня hi-fi имеет свой усилитель, который располагается в багажнике, соответственно поток от ГУ идет в багажник по оптическому кабелю к усилителю, а уже от усилителя идут кабели ко всем динамикам. У себя я сделал так:

-заменил штатные динамики + добавил твитеры
-проложил оптический кабель до багажника, с которого сигнал снимается специальным конвертером (Триома) и преабразуется в аналоговые выходы
-далее два усилителя (полу поканальный фронт) + прокладка аудио кабелей от них до всех динамиков
-кодировка ГУ, что бы оно начало отправлять музыкальный поток по оптике к конвертеру с не усеченным частотным диапазоном
-прокладка силовых кабелей напрямую от АКБ

В моем понимании, алгоритм интеграции штатных наборов (Logic, hi-fi и т.д.) не отличается от вышеописанного, только проводка, усилок и динамики используются "штатные".



В двери спереди Audison Prima AP1 и AP4, в заднюю полку комплект APK 135, для установки пришлось докупать треугольники в передние двери и изготовить проставочные кольца из фанеры. Играют очень достойно. Так же планирую установить под сидения AP8.

По проводке, от ГУ до подседельников идет провод сечением 2,5, а вот дальше до дверей 0,75. У себя протянул отдельно 2,0 сечение до подседельников и 1,5 в передние двери, сзади тоже 1,5 OFC.

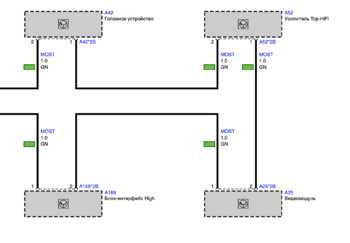

Оптика должна быть закольцована, в моем случае ушло около 12 м. В вашем случае (наличие nbt), как правильно удлинять оптическую шину лучше проконсультироваться со специалистами в этом вопросе.



Плюс для усилителя только отдельный от аккумулятора через предохранитель (это в случае нештатного усилка, способ подключения штатного можно посмотреть на схемах), минус можно и на корпус кинуть, большой разницы я не вижу.

По обжиму оптики, есть оригинальные коннекторы, туда провод вставляется и как то фиксируется без особых проблем (делал это не сам).

Провода до динамиков новые, так как они идут из багажника. Кусок до передних дверей от подседельников не стал использовать из-за сечения 0,75 и непонятного маршрута прокладки их до дверей.
