E83 Что за разъёмы

Посмотри в ТИСе, там есть. Куча опций для дооснащение, а там блоки как раз и стоят в этой нише



У меня там "Эверест" был подключён. Жрал, собака аккумулятор нещадно.



Что за Эверест?



Каталог на Ваш вкус:
https://bmwcats.com/bmwX3/E83/47792/L:N:200409/
или
https://bimmercat.com/bmw/ru/search/selectCar/E83/SAV/BMW+X3+3%2E0i/ECE/65

Зелёный - это точно антенный кабель.
Располагаться слева в багажнике могут модули навигации, ТВ.
Вот на этом фото из раздела 65_1494 примерно понятно схематическое расположение блоков.

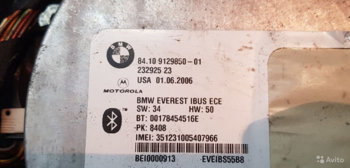

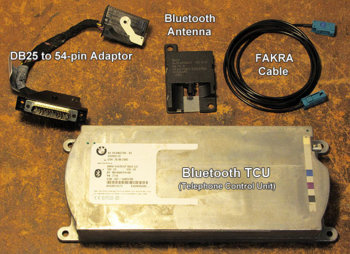

Bluetooth Телематика модуль управления Ecu блок Эверест 9236496



Это то же самое, что ULF модуль? А то на фотке Х5.



У меня машин из Америки. Как " Эверест" правильно называется я не в курсе. Стоял он у меня именно там где и отмечен на картинке с Х5.

Ставят этот блок на многие авто: https://tis.bmwcats.com/doc1090689/



хмм, у меня он там на самом дне стоял вровень с днищем ))



3 пина - это I-Bus, синий и желтый - антены (тут уж хз где какая), 6-пиновый, кстати, похож на тот, что под cd-ченжер (вместе с 3-пиновым), вот уж хз, откуда он там... Вот 12-пиновый - вообще хз что, там вроде все подобного вида разъёмы 18-пиновые



Он у него и лежит на дне, там на фотке же видно край.



Штатный отстой



Проводка нужна, кронштейны, блоки. Результат - так себе.
