E84 Подсветка дверных карманов на X1 LCI

плз, ткните где посмотреть схему жгута/"входов" от задней пассажирской двери (кнопка эсп, внутренняя ручка), ну и освещение - до кучи



Может у кого был опыт - яркость светодиодов подсветки дверных карманов каким-то образом регулируется или "еле-еле бледно" это максимум? Нашел в меню CIC'а яркость, но она не регулируется.



Скорее всего максимум. На ГТ 5 подсветка дверных карт + карманов, ручек, торпеды и т.д., дверные карты тоже погано светятся. Я как-то заморочился, почитал, что свет проходит от диода по специальным пластиковым вставкам, со временем эти светопроводящие вставки трескаются и т.д., короче здесь же на форуме их кто-то менял и становилось лучше. В общем решил попробовать, купил новые светопроводящие вставки, разобрал, поменял, толку ноль
Скорее всего так и задумано, чтобы был фоновый еле заметный свет, в полной темноте видно, в городе - не очень. К слову такая же подсветка в ГТ на спинках задних сидений и на тоннели между сиденьями, видно также плохо, а вот торпедо под деревянными вставками подсвечивалась ощутимо более ярко.



Оказалось, что регулируется. Кнопками на подрулевом переключателе поворотов одновременно с яркостью комбинации приборов.



Раз тему подняли, спрошу. Посоветуйте, кто может эту опцию установить и закодировать все? Диоды в дверях, центральной консоли, в ногах, и во внешних ручках?
Добро все это известно где приобрести. Нужен мастер для установки и подключению.



Сегодня на работе был свободный день - занимался фигней.
В итоге замутил подсветку к консоли, всех дверных картах и бонусом в прикуриватель.



Центральную консоль снимали или там можно обойтись "малой кровью"?



при наличии циц,переключение цвета с белого на оранжевый -находится в настройках ( основных )
нужно подключить все в фрм и прописать,проблема в кодировании -год выпуска может не совпасть и может не заработать
включается совместно с подсветкой салона-приборных, не освещения
функция относительная: удобно искать мелочь в картах
и дублирует центральный плафон
а так же ,если говорить о подсветки ручек
1)удобно,видно где машина в темном месте (без освещения)
2)не затратно :один провод питания от фрм

пс
есть еще освещения в низу карт в максимальной комплектации
так в целом е90 основа нашего е84 по большей части ...
удачи на дорогах ,товарищи.



консоль не снимал, только накладку с кнопками, блок климата и магнитолу.



Прикольно получилось, я думал у меня в прикуривателе просто лампочка сдохла, а он и не должен светиться, оказывается)) Когда накладку сверху снимаешь, к прикуривателю можно подлезть? Мне проводок нужен плюсовой на тв-тюнер, я уже настроился всю центральную консоль снимать...



чуть чуть поломав пальцы и вытащив гнездо AUX - можно подобраться.
на доресте как то проще было - там всю эту площадку с прикуривателем можно было вытащить без особого гемороя.



У меня дорестайл, значит мне повезло, попробую) Ставил магнитолу, снимал климат, штатное радио, и верхний пластик консоли с рычагом АКПП, но помню что "ящик" и прикуриватель остались на месте, поэтому сложилось впечатление, что нужно разбирать консоль целиком. При установке сразу не посмотрел, по ETKA вроде там все литое. Попробую, спасибо.



Так по итогу какой выход? Какой номер этих диодов? Потому что тот который здесь был, это для центрального тунеля. А какой код именно для светодиодов в карты двери? И к чему их подключать? Кто как решил все таки данный вопрос?



диод такой же, посмотрите цену направляшек в cats и желание отпадет. Подключение согласно TIS
63319242162 или 63319288044
накладки в двери
перед лево/право 51417315607/51417315608
зад лево/право 51427315611/51427315612
вопрос решился установкой, кодировкой и использованием всего этого



Накладки на картах у меня есть, но проводки и диода самого нет. Стоимость диода около 10 у.е. Что такое направляшки?

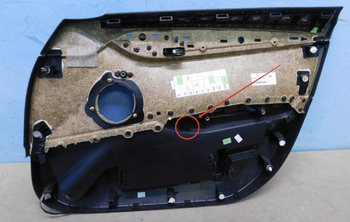

У меня на рестайлинге уже были все направляющие в картах дверей для установки светодиодов. По комплектующим потребовались только диоды, провода и пины в разъемы. Необходимо было протащить проводку от блока FRM через разъемы дверей (как уже писали выше - схемы TIS вам в помощь). Для установки светодиода подсветки ниши в центральном тоннеле нужно было снимать сам тоннель. В общем возни много. Параллельно можно сразу тянуть подсветку ручек дверей.
Плюс на родном FRM после кодирования подсветка не заработала, менял потом блок.



да вам повезло что они есть. я искал по разборкам. это сильно упростило жизнь



Подсветка внешних ручек дверей у меня есть. А какие диоды все таки выбрать? с Каким номером?



Дали мне цену на диод с номером на конце 8044 - около 22 дол. за шт. Но помимо него еще ж проводка какая-то нужна и разъемы? Можно их партномера? А аналогов никто не делал?



В поиск, 162 дешевле вроде были
Про разъемы и пины в поиск, там mqs мамы, немного пап, провода на развес



К чему можно подключить декоративную неоновую подсветку, работающую от USB. Подключить так, чтобы подсветка работала только при вкл. ближнего света (т.е. при работающей подсветки приборки и магнитолы).

Примерно такую.
https://aliexpress.ru/item/10050048...w.productlist.search_results.0.72404aa6RuG3LA



Причём тут дальний свет, когда достаточно подключиться к подсветке приборки, магнитолы или габаритам?



Моя ошибка. От ближнего имел ввиду.
Хочу подключить так, чтобы она работала только тогда, когда работает подсветка приборки. Но не знаю, как это лучше и проще это сделать.
Мысли были взять +5 от китайского джойстика. На нем подсветка включается вместе с приборкой. И второй вариант был взять +5 от блока управления светом. Ручка в положениях габариты/ближний свет. Эти положения активируют подсветку приборки. Эти блоки наиболее удобнее с точки зрения разбора. Там случайно сломать просто нечего.



опять ошибка.
Подключать надо к подсветке приборов.
Хотя лично я считаю это цыганским колхозом, все эти ниточки-подсветочки. Осталось только диско-шар зеркальный повесить в центр потолка.



Вопрос как это сделать?

Возможно. Я просто хочу посмотреть, как это будет выглядить)



А если все по штатным местам - там, где подсветка предусмотрена производителем и только ее апгрейдить? Диско-шара точно ни в одной комплектации не было. ))))

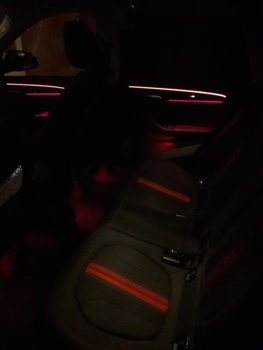

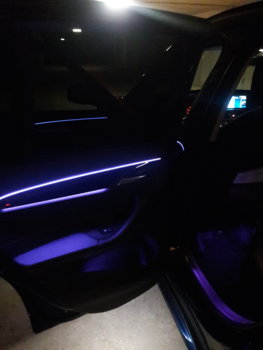

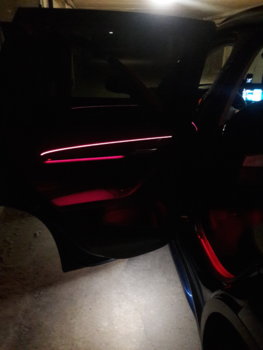

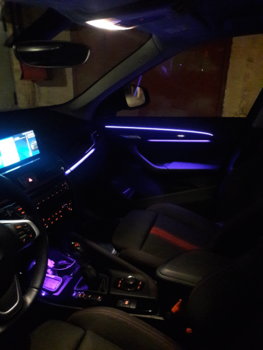

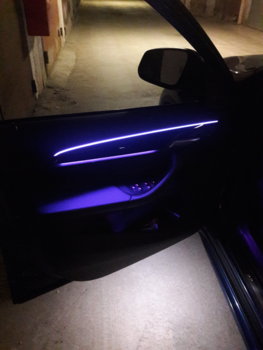

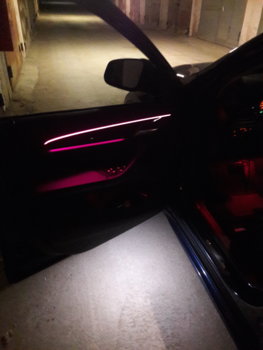

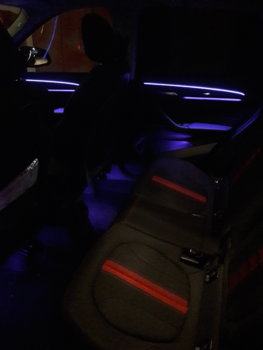

У меня выглядит как-то так.



Красота) А как подключили? Можете ликбез подробный для меня сделать)?


А как это выглядит при дневном свете близко? Оптическое волокно сильно заметно?



Я не сам делал. Ставили в сервисе, который именно этим занимается. Это готовый комплект специально для БМВ - все ставится в штатные места, полный пин-ту-пин. Подключается к штатному джойстику по штатному разъему. Управление освещением двухвариантное - как из штатного меню с помощью джойстика, так и с помощью приложения на телефоне (по блютусу). В случае штатного управления есть ограничение по цветам - 10 цветов. При управлении с телефона можно сделать любой цвет любого оттенка, на какой фантазии хватит. )) Режимы работы освещения можно выбрать разные. Я выбрал режим работы как у штатной родной подсветки.
У меня изначально комплектация с салонной подсветкой была. Но она всего двухцветная - белая и оранжевая. К тому же тусклая изначально. Решил проапгрейдится - вытаскивали все штатные световоды, и вместо них вставляли из этого комплекта. Подключение к боротовой системе, как уже сказал, по штатному разъему на джойстике. Единственное - проводку тянули свою, из комплекта, но все абсолютно по штатным местам. Кроме того, к штатным элементам добавили еще внутреннюю подсветку дверных карманов (врезали в них светодиоды) и к штатной белой подсветке ног также добавили цветные плафоны.
Но как я понял, точно также делают и в случаях, если изначально в комплектации нет штатной салонной подсветки.



А полоски диоды или оптическое волокно?
