РЕМОНТ радиоблок ВМ54 или вариант улучшения звучания вашей стереосистемы

Всем привет, подскажите точно откуда и куда кинуть соплю для работоспособности телефона по блютузу. И опять же щелчок при заводке, как избавиться?



ВМ54
подскажите как правильно подключить на столе питание и сигналы
не включается усилитель оконечный
разъём
в машине работает один канал, на столе не хочет совсем.
подаю GND минус на 12пин, + на 15пин(DIR) и на 16(АСС)
что ещё надо сделать?



Перед продажей машины переделал свой блок, который давным-давно сделал так, что не работал штатный телефон. Теперь работает и голос навигации, и телефон, в общем, всё работает.

Подытожу в миниотчёте для последователей.

1. Чипы выпаеваем, как в этом видео.

2. Входы на Мастеркит заводим согласно этой схеме, за которую большое спасибо PilotBMW.

Единственный нюанс - минусы на входы Мастеркита тянуть не нужно, достаточно четырёх плюсов. Впрочем, по ходу дела увидите, что все минусы припаяны к пайке экрана, которая соединена с "землёй", а она и так передаётся на Мастеркит при подаче питания.

3. Выходы, питание и управляющий сигнал с 13-го контакта колодки подключаем к Мастеркиту согласно этой схеме, за которую большое спасибо SILVER_RUS.

Итого, 15 проводов - 4 входа, 8 выходов (плюсы и минусы), питание (плюс и минус) и 13 контакт колодки (питание антенны), который нужно подать на контакт джампера SW1, идущий к резистору R5. У меня резистор стоял нужной ножкой вверх, так что я прямо к этой ножке и припаялся. Джампер SW1 должен быть открыт, то есть, снят. Можно его вообще выкинуть.

4. Ещё один момент, нигде чётко не освещённый, хоть может и очевидный для многих - для Мастеркита не имеет значения, какой канал (правый или левый, передний или задний) через какой из входов и выходов проходит. Вам просто нужно подать входы в пункте 2 на любые входы Мастеркита, а в пункте 3 вывести их с Мастеркита в соответствии с этой схемой, за которую большое спасибо Andrew_X5.

Например, завели в пункте 2 на Вход1 Мастеркита (контакт X1) левый передний канал, значит в пункте 3 надо выводить Выход1 Мастеркита (контакты X11 и X12) так же на левый передний канал (третий ряд на схеме).
Ещё хочу отметить, что у меня на самом Мастерките были перепутаны выходы - вход3 шёл на выход4, а вход4 - на выход3. Так что будьте готовы перекинуть входы по результатам проверки фейдером и балансом. Это несложно - прямо в машине можно снять верхнюю крышку и перекинуть входы нужным образом при помощи отвёртки.

Осталось пожелать всем всего хорошего, ушёл к японцам на Prado 150

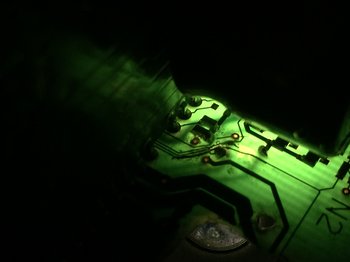

Ищу номиналы 2-х кондёров указанных стрелками, может кто знает:

Снесли после "самодеятельности" в ремонте...



Приветствую! Практически аналогичная проблема с моим BM54, сначала на ключе bsp452 "скакало" напряжение на ноге логики то 0 то 5 вольт, усилок то велбчался то выключался. Теперь совсем пропало 5 вольт, из за этого он не пропускает 12 вольт на 13ногу (антенна вроде как и прочее) ключ перепаял на новый bsp452 толку нет. Подскажи куда копать? Какие микросхемы перепаивал и прошивал?!?



Напряжение 5 вольт на ноге логики ключа bsp452 появилось после перепрошивки eeprom, залитый зеленым компаундом (чип 24c64 в простонародии AT64). Все, радиоблок BM54 спасен! Дамп для 64 битной памяти (бывают и 32) брал тут: http://remont-aud.net/forum/49-8698-1. Вот еще дампы для BM24 BM53 и BM54 (32 бита) http://bmwtools.info/forum/topic/1139-bmw-bm24-bm53-bm54-radiomodul/ . Наводки от генератора при заведенном авто победил дросселем на плюсовой провод



Кто подскажет, технология ремонта BM54 при наличии усилителя DSP2 аналогична? Т.к. в этом случае с радиоблока на усилитель приходит только 2 канала (левый и правый).

Пропадает звук по правой стороне. При чем при включении работают обе стороны, но через секунд 30 правая сторона немеет. Если выключить и подождать минут 10 - ситуация повторяется. Саб работает всегда.



Приветствую народ. Подскажите что делать. Музыка играет но шипит скрипит. Радио телек сд тоже самое. Но инпой лазят нажимают и она начинает играть нормально. Завожу тоже самое. Е-39 МВ 54.



В этом случае УНЧ в ВМ54 не задействован. Проблема может быть в самом усилитете DSP. Если DSP доустанавливали и не закодировали, то могут быть именно такие проблемы



Починилуже давно , впаяв вместо родных усилков TDAшки в BM54. Всё запело, так что усь DSP в порядке.
Только я не понимаю, тут на форуме писали, что выход с BM54 - балансный. Как это работает на 2х жилах не понятно.



Иными словами, бывает два вида усилителей : "обычный", это когда динамик одним концом подключается к усилителю, а вторым на землю. И усилитель по "мостовой" схеме - это когда два конца динамика подключается к усилителю и ни в коем случае не на землю ! ВМ54 собран именно по "мостовой "схеме. TDA, кстати, тоже.



Господа, кто-нибудь боролся с хлопком при включении/выключении зажигания, используя рекомендации производителя TDA?
Конкретно интересует подойдут ли номиналы резисторов для TDA7850, указанных в даташите - 10кОм для ST-BY и 47кOм для Mute, а также ёмкости по 10 микрофарад при использовании +12V с 13-го пина (питание антены)?

Источник, который натолкнул на решение - http://www.electroclub.info/invest/tda7294/mute_stb.htm (пример TDA7294 / TDA7293)

Для управления этими режимами служат выводы (Mute) и (Stand-by). Если напряжение на соответствующем выводе меньше, чем +1,5 вольта относительно земли (на самом деле относительно вывода 1, соединенного с землей), то режим включен - микросхема молчит, или вообще отключена. Если напряжение больше +3,5 В, то режим отключен. То есть, микросхема работает, когда напряжение и на выводе (Mute) и на выводе (Stand-by) больше + 3,5 вольт. Такие уровни позволяют управлять усилителем от обычных цифровых микросхем.

Если нет необходимости управлять включением микросхемы или приглушением звука, то выводы рекомендуется использовать для устранения щелчка при включении. Самый простой способ показан на рис.2 - выводы объединяются и подключаются к источнику через резистор и конденсатор. Такое включение задает задержку подачи напряжения на выводы, и в результате микросхема включается на ~ 0,1 секунды после подачи питания и никаких щелчков не наблюдается. Конденсатор должен быть рассчитан на напряжение не меньшее, чем напряжение питания.

Я отдал на доработку специалисту мастеркит BM2043pro+BM2112 и свой BM54, молчаливый на левую сторону. В результате получал ряд проблем и ищу способы их решения.

1. Усилитель работает после отключения зажигания, даже через 20 минут в закрытой машине продолжает крутить вентилятором. На данный момент BM54 приходится отключать на ночь, чтобы не разрядить аккумулятор.
2. Сильное возбуждение в динамиках при установленной громкости от 1 до ~10%, такое, что звук разобрать невозможно (присутствует даже при отсутствии сигнала).
3. Громкая связь (у меня стоит ULF) работает только через передний левый динамик, при этом навигация на оба передних.
4. При включении зажигания в динамиках раздается очень громкий хлопок.
5. Присутствуют наводки на низкой громкости.

Из наблюдений:
а) не задействован ST-BY/Mute в TDA7850;
б) перерезаны дорожки между двумя усилителями, там, где это делать возможно и не стоило (по крайней мере 2 дорожки идут на другую сторону платы блока, одну восстановили перемычкой). Форумчане используют метод показанный на картинке - http://cdn.bmwclub.r...e05d380f23.jpg и жалоб, таких как у меня (№2 и №3), я не видел в комментариях.
в) отсутствие экранированных проводов, отсутствие "минусов" на вход мастеркита.
г) ножки ёмкостей на мастерките, которые использовали для входа неизолированы от платы, и возможно, являются виновником хрипа и треска при тряске машины во время езды.



https://www.drive2.ru/l/4017950/



Может быть проще MUTE подпаять не к 13 ноге разъёма, а к плате, как указано на последнем фото? И всё будет работать.
https://www.drive2.ru/l/4017950/



Спасибо за подсказку, использование remote с родных усилителей действительно выглядит более элегантным решением.



UP
тоже такая проблема. Только все три пропали !!!
без них будут работать ?



кто в Ростове на Дону может помочь с ремонтов BM 54 ????



Доброго времени суток ребята! Нужна помощь в ремонте этого монстра "BM-54"!!! Как узнал цену его на разборках - охренел! Как говорится спрос - рождает предложение. А спрос на его очень огромный. Да и гарантии нет, что также не поломается. Ситуация следующая: - после покупки авто сразу отказала левая сторона динамиков. Купил мастеркит с усилителем TDA 7560. Знакомый-электрик мне его впаял и блок заработал. Звук был отличный, только басов не совсем хватало. Поработал он с месяц и после мойки авто в динамиках появился сильный хрип, звук стал слабый. Отнес я его своему знакомому, выяснилось,что на плате были окислы. Он мне их почистил, но результата это не принесло, и к тому же блок перестал еще и включаться совсем. После этого я его отвез в мастерскую. Там "спецы" обнаружили,что по цепи питания сгорел транзистор (на фото). Перепаяли его, но опять результата ноль. Тогда они проверили сам штекер и сказали, что к 13-ой ноге (фото) должно подходить 12 V, а там 0 V при включенном зажигании. Может провод отвалился где-либо, идущий на 13-ю ногу? РЕБЯТА ПОМОГИТЕ!!!



Врут "спецы". Вывод - отдавать надо не электрикам, а сантехникам.



"Советчик года"!



Добрый день всем . А кто впаивал Мастеркит Pro в BM 54 ? Они вроде как разные ... Какие нюансы могут быть ?



Верхний 1nF, с нижним разбираюсь, PDF на проц найти не могу



Добрый день всем . А кто впаивал Мастеркит Pro в BM 54 ? Они вроде как разные ... Какие нюансы могут быть ? Я буду настойчив , пока кто нибудь не снизойдет до ответа ...



Можно впаять все что угодно, хоть пару к174ун14 ))) если найдёте ))

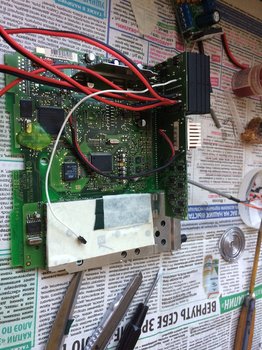

Переколхозил сегодня и свой. Работает. Не могу сказать что звук слал лучше чем родной. Да, басов и верхов стало больше, но родной звук более естественный чтоль.
А вообще нормально ))
Все про все обошлось мне чуть меньше двух тысяч рублей.

Пс. С дуру когда удалял родные усилители повредил несколько дорожек‍(( Пришлось восстанавливать.



Ну да , только у вас на фото , да и во всех остальных мануалах по перепайке старый Мастеркит , а я нашел только Про , с вентилятором , радиатором , и другим количеством точек для подпайки ((( Не встречали фоток с перепайкой именно Про ? Обыскался уже ...



А какая разница то ? Там также 4 выхода, 4 входа, питание, мют и стендбай )) только разъёмы другие м регулятор громкости стоит.
Установите вм2043м, там с разъёмами попроще. Или найдите обычный (они ещё есть)



Старых уже нет нигде ((



И пишут что у м звук должен быть лучше. Там микросхема другая. Прям хоть перепаивай



не понимаю, почему все носятся с этими мастеркитами, когда можно припаять микрухи усилителей прямо к плате?
https://www.drive2.ru/l/7002930/



Так очевидно же что мастеркит паять проще.
Пс я б послушал усилители на других микросхемах. Никто не впаивал в Москве?
